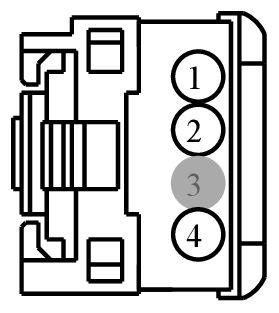

Connector End View (C512) - FUEL FILLER DOOR RELEASE
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C512 | FUEL FILLER DOOR RELEASE | 14631 | #N/A | Not Available | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 9U5T-14474-DA | DU2Z-14474-AA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | GD382 (BK-GY) | 22 | GROUND - CROSS MEMBER MIDDLE DRIVER OR LEFT | 9U5T-14474-DA | ||||
| 2 | CPL24 (YE-BU) | 22 | SWITCH - FUEL FILLER DOOR # RELEASE | 9U5T-14474-DA | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | CPL77 (BU-GN) | 22 | CTRL MOD. - DOOR LOCK # SWITCH TRIM DOOR LOCK DRIVER ILLUMINATION | 9U5T-14474-DA | ||||
