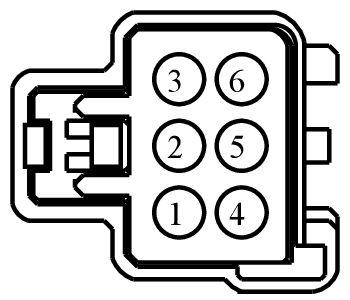

Connector End View (C4360) - REAR PARKING AID CAMERA
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C4360 | REAR PARKING AID CAMERA | 17N400 | #N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 97BG-14421-AAB | Not Available | |
| AU5T-14421-DA | EU2Z-14421-CA | 1.5 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CBB23 (BN-YE) | 20 | FUSE - 23 OR CIRCUIT BREAKER | AU5T-14421-DA | ||||
| 2 | RMP19 (BN-VT) | 20 | CAMERA - PARKING AID REAR VIDEO - | AU5T-14421-DA | ||||
| 3 | VMP19 (WH-GN) | 20 | CAMERA - PARKING AID REAR VIDEO + | AU5T-14421-DA | ||||
| 4 | VDN04 (VT-WH) | 20 | CTRL MOD. - LIN BUS # BCM 4 | AU5T-14421-DA | ||||
| 5 | DMP19 (*) | 20 | CAMERA - PARKING AID REAR VIDEO D | 97BG-14421-AAB | ||||
| 6 | GD215 (BK-GY) | 20 | GROUND - INSTRUMENT PANEL STRUCTURE # 2ND POINT | AU5T-14421-DA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1299
Service Part Number:
3U2Z-14S411-NBB
Gauge:
18
Pin material:
Silver
Cavities:
6
Vehicle Uses:
- Connector - Inline
- Element - Heated Seat
- Inverter - DC to AC
- Lamp - CHMSL (Center High Mount Stop Lamp)
- Lamp - Courtesy - Footwell
- Lamp - License
- Lamp - Park/Turn/Stop
- Lamp - Top Finish Panel
- Mating Connector WPT-962
- Motor - Adjustable Pedal
- Switch - Gear Shift Select/Neutral Safety
- Switch - Multifunction
