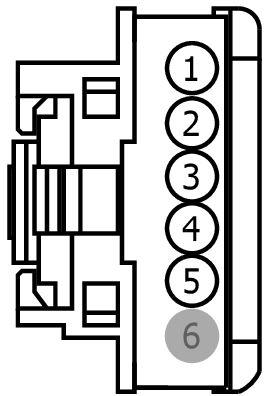

Connector End View (C3817) - LUMBAR MOTOR ASSEMBLY, DRIVER SEAT
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C3817 | LUMBAR MOTOR ASSEMBLY, DRIVER SEAT | 14D232 | #N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 9U5T-14474-DA | DU2Z-14474-AA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CPS19 (GY-VT) | 20 | SWITCH - DRIVER LUMBAR SOLENOID (UPPER CELL) DEFLATE | 9U5T-14474-DA | ||||
| 2 | CPS18 (BN-GN) | 20 | SWITCH - DRIVER LUMBAR PUMP | 9U5T-14474-DA | ||||
| 3 | GD904 (BK-BU) | 20 | GROUND - DRIVER SEAT # SEAT SWITCH | 9U5T-14474-DA | ||||
| 4 | CPS64 (BN-VT) | 20 | SWITCH - DRIVER LUMBAR SOLENOID LOWER CELL DEFLATE | 9U5T-14474-DA | ||||
| 5 | CPS65 (WH-GN) | 20 | SWITCH - DRIVER LUMBAR SOLENOID LOWER CELL INFLATE | 9U5T-14474-DA | ||||
| 6 | * | * | Not Used | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1471
Service Part Number:
GU2Z-14S411-PA
Gauge:
20
Pin material:
Tin
Cavities:
6
Vehicle Uses:
- Sensor - EATC In Car Temperature
- Switch - Seat Lumbar
- Transceiver - Passive Anti-Theft (PATS)
