Connector End View (C3673) - SEAT CONTROL SWITCH, REDUNDANT PASSENGER SIDE FRONT, RECLINE
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C3673 | SEAT CONTROL SWITCH, REDUNDANT PASSENGER SIDE FRONT, RECLINE | 14D233 | #N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CLN43 (WH-BU) | 20 | CTRL MOD. - ENTRY ILLUM. REAR | NA | ||||
| 2 | CPS39 (GY-YE) | 20 | SWITCH - SEAT ADJUST. FRONT PASSENGER RECLINE FORWARD | NA | ||||
| 3 | GD904 (BK-BU) | 20 | GROUND - DRIVER SEAT # SEAT SWITCH | NA | ||||
| 4 | CPS40 (VT-GY) | 20 | SWITCH - SEAT ADJUST. FRONT PASSENGER RECLINE REARWARD | NA | ||||

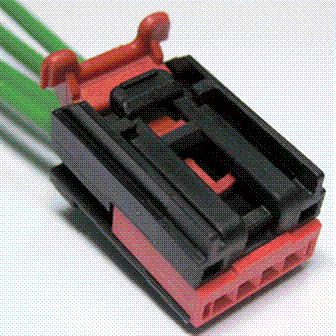

Available Pigtail Kits
Pigtail Kit Part Number WPT-1154
Service Part Number:
9U2Z-14S411-ACA
Gauge:
18
Pin material:
Silver
Cavities:
4
Vehicle Uses:
- Sensor - Power Steering Pressure
- Sensor - Steering Wheel Position
