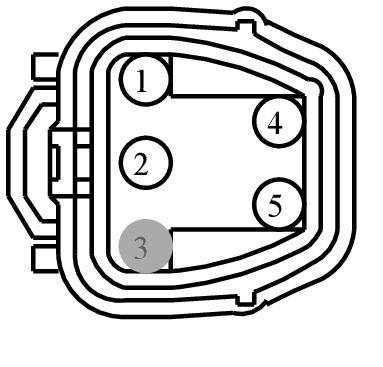

Connector End View (C3127) - FUEL PUMP (FP) ASSEMBLY
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C3127 | FUEL PUMP (FP) ASSEMBLY | 14A069 | #N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 5L8T-14474-BA | Not Available | |
| 6E5T-14474-HA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | RE515 (WH-BN) | 12 | DRIVER - FUEL PUMP MOTOR (FPDM) - | Lincoln 3.0L 4WD | 5L8T-14474-BA | |||
| 1 | RMC11 (GN-BU) | 18 | #N/A | 6E5T-14474-HA | ||||
| 2 | CE515 (YE-GY) | 12 | DRIVER - FUEL PUMP MOTOR (FPDM) + | Lincoln 3.0L 4WD | 5L8T-14474-BA | |||
| 2 | VMC11 (YE-VT) | 18 | SENSOR - FUEL LEVEL (FLI) | except Lincoln 3.0L 4WD | 6E5T-14474-HA | |||
| 3 | * | * | Not Used | N/A | ||||
| 4 | CE520 (WH-BN) | 12 | DRIVER - FUEL PUMP MOTOR # 2 (FPDM2) + | Lincoln 3.0L 4WD | 5L8T-14474-BA | |||
| 4 | RE515 (GN-BN) | 12 | DRIVER - FUEL PUMP MOTOR (FPDM) - | 5L8T-14474-BA | ||||
| 4 | RE515 (WH-BN) | 12 | DRIVER - FUEL PUMP MOTOR (FPDM) - | Ford - 2.0L and 2.7L 4WD, Lincoln 3.0L 2WD | 5L8T-14474-BA | |||
| 5 | CE515 (YE-GY) | 12 | DRIVER - FUEL PUMP MOTOR (FPDM) + | except Lincoln 3.0L 4WD | 5L8T-14474-BA | |||
| 5 | RE520 (YE-GY) | 12 | DRIVER - FUEL PUMP MOTOR # 2 (FPDM2) - | Lincoln 3.0L 4WD | 5L8T-14474-BA | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-909
Service Part Number:
8U2Z-14S411-NA
Gauge:
14
Pin material:
Tin
Cavities:
5
Vehicle Uses:
- Control - Engine Air Shutoff
- Fuel Pump/Sending Unit
- Resistor - Blower Motor (Front)
