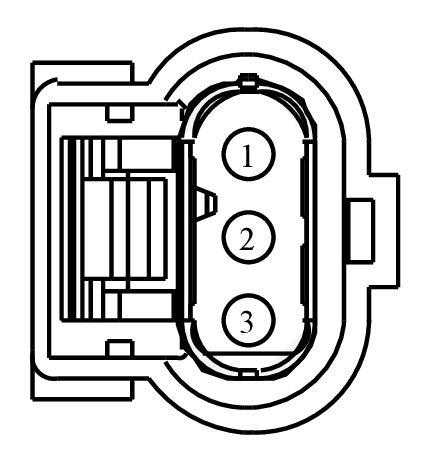

Connector End View (C1691) - FUEL PRESSURE SENSOR
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C1691 | FUEL PRESSURE SENSOR | 12A581 | #N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| AU5T-14474-MA | Not Available | |
| AU5T-14474-TA | Not Available | |
| AU5T-14474-NA | Not Available | |
| AU5T-14474-SA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number |
|---|---|---|---|---|---|
| 1 | VE727 (BU-BN) | 18 | SENSOR - FUEL RAIL PRESSURE/INJECTION PRESSURE (FRP) (IPS) | 1.5L/2.0L China | AU5T-14474-MA |
| 1 | VE727 (BU-BN) | 20 | SENSOR - FUEL RAIL PRESSURE/INJECTION PRESSURE (FRP) (IPS) | 2.0L/2.7L/3.0L | AU5T-14474-TA |
| 2 | RE230 (WH-VT) | 20 | CTRL MOD. - POWERTRAIN # FUEL TANK PRESSURE TRANSDUCER | 2.7L/3.0L Ford China | AU5T-14474-NA |
| 2 | RE230 (WH-VT) | 18 | CTRL MOD. - POWERTRAIN # FUEL TANK PRESSURE TRANSDUCER | 1.5L/2.0L | AU5T-14474-MA |
| 3 | LE230 (BN-BU) | 20 | CTRL MOD. - POWERTRAIN # FUEL TANK PRESSURE TRANSDUCER REF. VOLT. (FTPTREF) | 1.5L/2.0L China | AU5T-14474-NA |
| 3 | LE230 (BN-BU) | 18 | CTRL MOD. - POWERTRAIN # FUEL TANK PRESSURE TRANSDUCER REF. VOLT. (FTPTREF) | 2.7L/3.0L Ford China | AU5T-14474-SA |
| 3 | LE423 (BN-BU) | 18 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE ENGINE (VREF) (E-VREF) (VREF1) | 2.0L | AU5T-14474-MA |
Available Pigtail Kits
Pigtail Kit Part Number WPT-1308
Service Part Number:
CU2Z-14S411-AVA
Gauge:
18
Pin material:
Silver
Cavities:
3
Vehicle Uses:
- Coil - Ignition
- Sensor - Fuel Low Pressure
