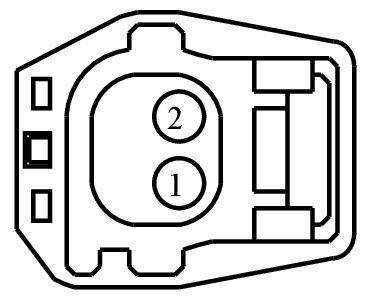

Connector End View (C1668) - HYDRAULIC SOLENOID VALVE, LEFT FRONT
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C1668 | HYDRAULIC SOLENOID VALVE, LEFT FRONT | 12A581 | #N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CCD03 (WH-BU) | 18 | CTRL MOD. - CCD # SOLENOID DAMPER FRONT LEFT + | 97BG-14474-AEA | ||||
| 2 | RCD03 (VT-BN) | 18 | CTRL MOD. - CCD # SOLENOID DAMPER FRONT LEFT - | 97BG-14474-AEA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-273
Service Part Number:
3U2Z-14S411-GVA
Gauge:
16
Pin material:
Tin
Cavities:
2
Vehicle Uses:
- Sensor - Ambient Temp
- Sensor - Heated Thermostat
