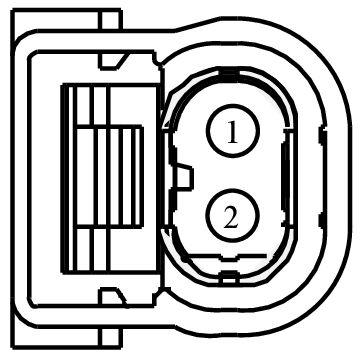

Connector End View (C1584) - TURBOCHARGER BYPASS VALVE (TCBY)
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C1584 | TURBOCHARGER BYPASS VALVE (TCBY) | 12A581/12C508 | #N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| AU5T-14474-MA | Not Available | |
| AU5T-14474-NA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CBK03 (GY) | 18 | FUSE - 3 OR CIRCUIT BREAKER (VPWR 3) | 2.7L/3.0L | AU5T-14474-MA | |||
| 1 | CBK03 (GY) | 20 | FUSE - 3 OR CIRCUIT BREAKER (VPWR 3) | AU5T-14474-NA | ||||
| 2 | CE148 (YE-GY) | 18 | CTRL MOD. - POWERTRAIN # ENGINE COOLANT BYPASS VALVE | 2.0L | AU5T-14474-MA | |||
| 2 | REK03 (YE-GY) | 18 | #N/A | 2.7L/3.0L | AU5T-14474-MA | |||
| 2 | VE836 (VT-GN) | 20 | SENSOR - WASTEGATE POSITION (WGT_PS) | 1.5L | NA | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1303
Service Part Number:
CU2Z-14S411-ATA
Gauge:
16
Pin material:
Silver
Cavities:
2
Vehicle Uses:
- Solenoid - Turbo Charger Bypass
