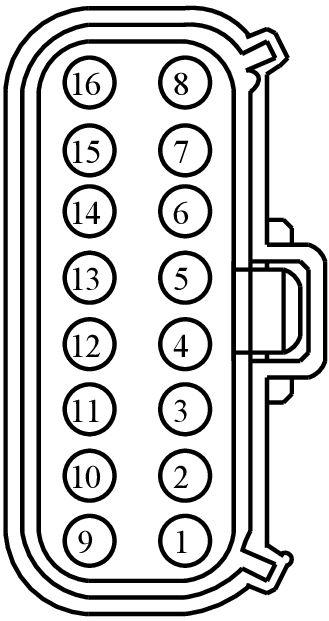

Connector End View (C1510A) - HEADLAMP ASSEMBLY RH
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C1510A | HEADLAMP ASSEMBLY RH | 12A581 | #N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14474-UA | DU2Z-14474-DA | 1.5 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CLS05 (BU-GY) | 18 | CTRL MOD. - PARK FRONT RIGHT OR FRONT/REAR RIGHT | Halogen | N/A | |||
| 1 | CLS07 (BN-YE) | 20 | CTRL MOD. - PARK FRONT RIGHT OR FRONT/REAR RIGHT | Ford China | BU5T-14474-UA | |||
| 2 | CLF03 (VT-OG) | 20 | CTRL MOD. - BEAM HIGH RIGHT | BU5T-14474-UA | ||||
| 3 | CLS05 (BU-GY) | 20 | CTRL MOD. - PARK | Ford | BU5T-14474-UA | |||
| 3 | CLS07 (BN-YE) | 20 | CTRL MOD. - PARK FRONT RIGHT OR FRONT/REAR RIGHT | Lincoln | BU5T-14474-UA | |||
| 4 | CBB20 (YE-VT) | 20 | FUSE - 20 OR CIRCUIT BREAKER | BU5T-14474-UA | ||||
| 5 | CLF61 (GN-OG) | 20 | CTRL MOD. - DAYTIME RUNNING LIGHT LEFT | BU5T-14474-UA | ||||
| 6 | CLF05 (BU-GN) | 20 | CTRL MOD. - BEAM LOW RIGHT | Halogen | BU5T-14474-UA | |||
| 7 | CLS25 (YE-VT) | 22 | CTRL MOD. - TURN LAMP RIGHT FRONT | BU5T-14474-UA | ||||
| 7 | CLS25 (YE-VT) | 20 | CTRL MOD. - TURN LAMP RIGHT FRONT | Halogen | BU5T-14474-UA | |||
| 8 | GD123 (BK-GY) | 18 | GROUND - FENDER FRONT RIGHT | 7C3T-14474-DA | ||||
| 9 | CLS07 (BN-YE) | 20 | CTRL MOD. - PARK FRONT RIGHT OR FRONT/REAR RIGHT | Lincoln | BU5T-14474-UA | |||
| 9 | GD123 (BK-GY) | 18 | GROUND - FENDER FRONT RIGHT | 7C3T-14474-DA | ||||
| 10 | CLF61 (GY-BU) | 20 | CTRL MOD. - DAYTIME RUNNING LIGHT LEFT | BU5T-14474-UA | ||||
| 11 | CLS58 (BU-WH) | 22 | LAMP - TURN FRONT RIGHT # SIGNAL OUT | BU5T-14474-UA | ||||
| 12 | GD123 (BK-GY) | 18 | GROUND - FENDER FRONT RIGHT | 7C3T-14474-DA | ||||
| 13 | VLF33 (BU) | 20 | CTRL MOD. - MOTOR DYNAMIC BENDING LIGHT RIGHT (LIN BUS) + | LED Ford | BU5T-14474-UA | |||
| 14 | VLF22 (VT-GN) | 20 | RESISTOR VARIABLE - HEADLAMP LEVELING | BU5T-14474-UA | ||||
| 14 | CLS13 (YE-BU) | 18 | CTRL MOD. - SIDE MARKER FRONT LEFT | Lincoln | N/A | |||
| 15 | CLS05 (GN-WH) | 20 | CTRL MOD. - PARK | BU5T-14474-UA | ||||
| 15 | GD123 (BK-GY) | 20 | GROUND - FENDER FRONT RIGHT | Lincoln | BU5T-14474-UA | |||
| 16 | GD120 (BK-GY) | 18 | GROUND - FENDER FRONT LEFT | Halogen- Police | 7C3T-14474-DA | |||
| 16 | GD123 (BK-GY) | 18 | GROUND - FENDER FRONT RIGHT | LED | 7C3T-14474-DA | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1279
Service Part Number:
CU2Z-14S411-ADA
Gauge:
16
Pin material:
Silver
Cavities:
16
Vehicle Uses:
- Lamp - Headlamp - High/Low Beam
- Mating Connector WPT-1404
- Module - Heated Seat (driver)
- Module - Transfer Case Shift Control
