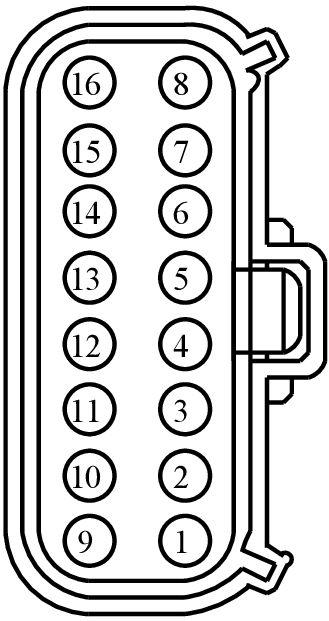

Connector End View (C1509A) - HEADLAMP ASSEMBLY LH
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C1509A | HEADLAMP ASSEMBLY LH | 12A581 | #N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14474-UA | DU2Z-14474-DA | 1.5 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CLS05 (BU-GY) | 20 | CTRL MOD. - PARK | Halogen | BU5T-14474-UA | |||
| 1 | CLS06 (GN-OG) | 20 | CTRL MOD. - PARK FRONT LEFT OR FRONT/REAR LEFT | LED | BU5T-14474-UA | |||
| 2 | CLF02 (GY-BN) | 20 | CTRL MOD. - BEAM HIGH LEFT | BU5T-14474-UA | ||||
| 3 | CLF61 (BU-GY) | 20 | CTRL MOD. - DAYTIME RUNNING LIGHT LEFT | LED Ford, Lincoln China | BU5T-14474-UA | |||
| 3 | CLF61 (GY-BU) | 20 | CTRL MOD. - DAYTIME RUNNING LIGHT LEFT | LED Ford China | BU5T-14474-UA | |||
| 3 | GD120 (BK-GN) | 18 | GROUND - FENDER FRONT LEFT | LED Lincoln | 7C3T-14474-DA | |||
| 4 | CBB20 (YE-VT) | 20 | FUSE - 20 OR CIRCUIT BREAKER | BU5T-14474-UA | ||||
| 5 | CLF61 (GN-OG) | 20 | CTRL MOD. - DAYTIME RUNNING LIGHT LEFT | BU5T-14474-UA | ||||
| 6 | CLF04 (BN-BU) | 20 | CTRL MOD. - BEAM LOW LEFT | BU5T-14474-UA | ||||
| 7 | CLS21 (BU-GN) | 20 | CTRL MOD. - TURN LAMP LEFT FRONT | Halogen | BU5T-14474-UA | |||
| 7 | CLS21 (GN-BU) | 22 | CTRL MOD. - TURN LAMP LEFT FRONT | LED Lincoln | BU5T-14474-UA | |||
| 8 | GD120 (BK-GN) | 18 | GROUND - FENDER FRONT LEFT | 7C3T-14474-DA | ||||
| 9 | CLS06 (BN-YE) | 20 | CTRL MOD. - PARK FRONT LEFT OR FRONT/REAR LEFT | LED Lincoln | BU5T-14474-UA | |||
| 9 | GD120 (BK-GN) | 18 | GROUND - FENDER FRONT LEFT | Halogen | 7C3T-14474-DA | |||
| 10 | CLF61 (GY-BU) | 20 | CTRL MOD. - DAYTIME RUNNING LIGHT LEFT | BU5T-14474-UA | ||||
| 11 | CLS56 (YE-GN) | 22 | LAMP - TURN FRONT LEFT OR COMMON# SIGNAL OUT | BU5T-14474-UA | ||||
| 12 | GD120 (BK-GN) | 18 | GROUND - FENDER FRONT LEFT | 7C3T-14474-DA | ||||
| 12 | GD120 (BK-GY) | 18 | GROUND - FENDER FRONT LEFT | Police | N/A | |||
| 13 | VLF32 (YE) | 20 | CTRL MOD. - MOTOR DYNAMIC BENDING LIGHT LEFT (LIN BUS) + | BU5T-14474-UA | ||||
| 14 | VLF22 (VT-GN) | 20 | RESISTOR VARIABLE - HEADLAMP LEVELING | BU5T-14474-UA | ||||
| 14 | CLS14 (YE-GY) | 18 | CTRL MOD. - SIDE MARKER FRONT RIGHT | LED Lincoln | N/A | |||
| 15 | CLS04 (GN-WH) | 20 | CTRL MOD. - LICENSE PLATE | BU5T-14474-UA | ||||
| 15 | GD120 (BK-GN) | 20 | GROUND - FENDER FRONT LEFT | LED Lincoln | BU5T-14474-UA | |||
| 16 | GD120 (BK-GN) | 18 | GROUND - FENDER FRONT LEFT | Halogen | 7C3T-14474-DA | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1279
Service Part Number:
CU2Z-14S411-ADA
Gauge:
16
Pin material:
Silver
Cavities:
16
Vehicle Uses:
- Lamp - Headlamp - High/Low Beam
- Mating Connector WPT-1404
- Module - Heated Seat (driver)
- Module - Transfer Case Shift Control
