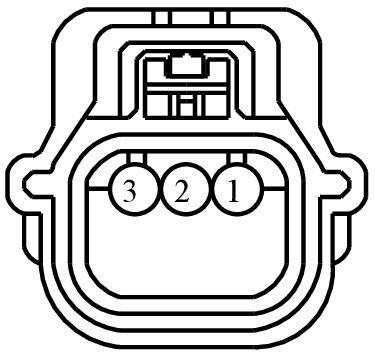

Connector End View (C1153) - HEIGHT SENSOR, LEFT FRONT
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C1153 | HEIGHT SENSOR, LEFT FRONT | 12A581 | #N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 9U5T-14474-MA | DU2Z-14474-BA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | VLF51 (GN) | 18 | #N/A | adaptive DSS headlamp | N/A | |||
| 1 | VCD10 (BN) | 18 | SENSOR - SUSPENSION VERTICAL POSITION (HEIGHT) FRONT LEFT | 9U5T-14474-MA | ||||
| 2 | RCD02 (GN-BN) | 18 | CTRL MOD. - CCD # SENSORS - | Lincoln China | 9U5T-14474-MA | |||
| 2 | RCD27 (WH-GN) | 18 | CTRL MOD. - SUSPENSION # VERTICAL POSITION (HEIGHT) SENSOR FRONT LEFT - | N/A | ||||
| 2 | RLF51 (GN-BU) | 18 | #N/A | adaptive DSS headlamp | N/A | |||
| 3 | LLF51 (WH-GN) | 18 | #N/A | adaptive DSS headlamp | N/A | |||
| 3 | LCD02 (YE-GN) | 18 | CTRL MOD. - CCD # SENSORS + | Lincoln China | 9U5T-14474-MA | |||
| 3 | LCD27 (YE-GY) | 18 | CTRL MOD. - SUSPENSION # VERTICAL POSITION (HEIGHT) SENSOR FRONT LEFT + | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1400
Service Part Number:
9U2Z-14S411-CC
Gauge:
20
Pin material:
Silver
Cavities:
3
Vehicle Uses:
- Monitor - Crankcase Ventilation
- Sensor - Air Suspension
- Sensor - Front Park Aid (FPA)
- Sensor - Occupant Classification
- Sensor - Reverse Park Aide (RPA)
- Switch - A/C Compressor Clutch Cycling
- Switch - A/C High Pressure
Pigtail Kit Part Number WPT-1578
Service Part Number:
9U2Z-14S411-CD
Gauge:
20
Pin material:
Silver
Cavities:
3
Vehicle Uses:
- Lamp - License
- Monitor - Crankcase Ventilation
- Sensor - Air Quality
- Sensor - Air Suspension - LH - Front
- Sensor - Air Suspension - LH - Rear
- Sensor - Air Suspension - RH - Front
- Sensor - Air Suspension - RH - Rear
- Sensor - Front Park Aid (FPA)
- Sensor - Fuel Tank Pressure Transducer
- Sensor - Headlamp Leveling
- Sensor - Occupant Classification
- Sensor - Reverse Park Aide (RPA)
- Switch - A/C Compressor Clutch Cycling
- Switch - A/C High Pressure
Pigtail Kit Part Number WPT-1315
Service Part Number:
9U2Z-14S411-CB
Gauge:
20
Pin material:
Silver
Cavities:
3
Vehicle Uses:
- Monitor - Crankcase Ventilation
- Sensor - Air Suspension
- Sensor - Front Park Aid (FPA)
- Sensor - Occupant Classification
- Sensor - Reverse Park Aide (RPA)
- Switch - A/C Compressor Clutch Cycling
- Switch - A/C High Pressure
