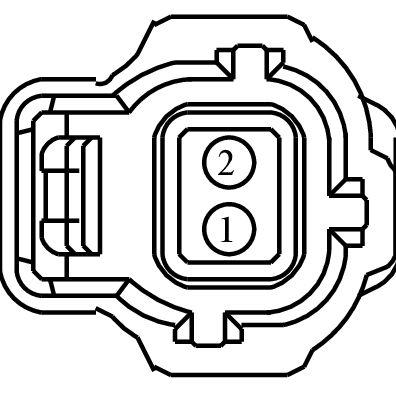

Connector End View (C101) - CRANKSHAFT POSITION (CKP) SENSOR
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C101 | CRANKSHAFT POSITION (CKP) SENSOR | 12C508 | #N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 96AG-14474-AA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | VE711 (YE-VT) | 18 | SENSOR - CRANKSHAFT POSITION (CKPP) + | 96AG-14474-AA | ||||
| 2 | RE135 (GN-BN) | 18 | CTRL MOD. - POWERTRAIN # CRANKSHAFT POSITION SENSOR (CKPN) - | 96AG-14474-AA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1271
Service Part Number:
3U2Z-14S411-CGC
Gauge:
16
Pin material:
Tin (greased)
Cavities:
2
Vehicle Uses:
- Sensor - Cam Shaft Position
- Sensor - Crank Shaft Position
