Engine Component View
WARNING: This page is about a different variant/trim than selected.

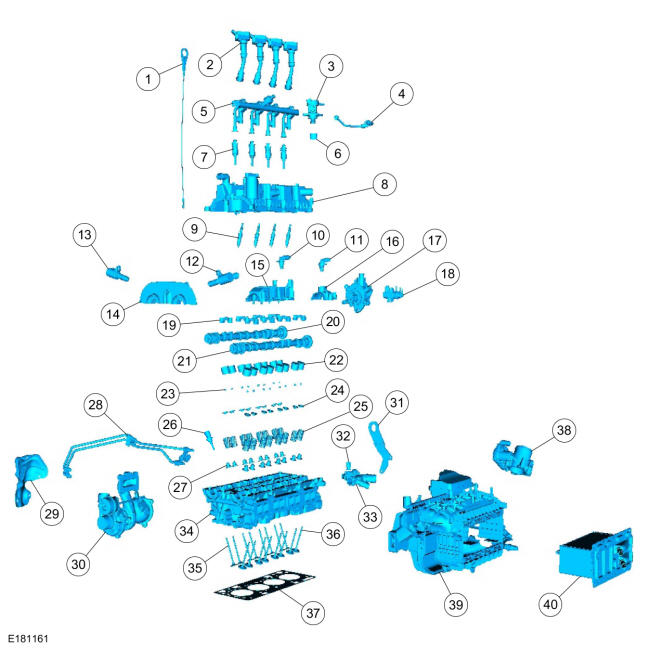

Upper Engine
| Item | Part Number | Description |
|---|---|---|
| 1 | 6750 | Oil level indicator |
| 2 | 12A366 | Ignition coil on plug (4 required) |
| 3 | 9D376 | Fuel injection pump |
| 4 | 9D354 | Fuel injection pump-to-fuel rail fuel supply tube |
| 5 | 9H487 | Fuel rail |
| 6 | 6C287 | Fuel injection pump tappet |
| 7 | 9F593 | Fuel injector (4 required) |
| 8 | 6M293 | Cover assembly |
| 9 | 12405 | Spark plug (4 required) |
| 10 | 12K073 | Exhaust camshaft position(CMP) sensor |
| 11 | 12K073 | Intake camshaft position(CMP) sensor |
| 12 | 6L713 | Intake variable camshaft timing (VCT) unit oil control solenoid |
| 13 | 6L713 | Exhaust variable camshaft timing (VCT) unit oil control solenoid |
| 14 | -- | Variable camshaft timing (VCT) unit bridge (part of 6049) |
| 15 | 9346 | Fuel injection pump mounting bracket |
| 16 | -- | Vacuum pump mounting bracket (part of 6069) |
| 17 | 2A451 | Vacuum pump assembly |
| 18 | 9F490 | Turbocharger vacuum control solenoid |
| 19 | -- | Camshaft cap (8 required) (part of 6049) |
| 20 | 6A272 | Exhaust camshaft |
| 21 | 6A270 | Intake camshaft |
| 22 | 6500 | Valve tappet (16 required) |
| 23 | 6518 | Valve collet (16 required) |
| 24 | 6514 | Valve spring retainer (16 required) |
| 25 | 6A536 | Valve spring (16 required) |
| 26 | 6G004 | Cylinder head temperature (CHT) sensor |
| 27 | 6571 | Valve seal (16 required) |
| 28 | 9V454 | Turbocharger coolant tubes |
| 29 | 9N454 | Turbocharger heat shield |
| 30 | 6K682 | Turbocharger |
| 31 | 17K078 | Lift eye bracket |
| 32 | 12A648 | Engine coolant temperature(ECT) sensor |
| 33 | 8K556 | Coolant outlet |
| 34 | 6049 | Cylinder head |
| 35 | 6505 | Exhaust valve (8 required) |
| 36 | 6507 | Intake valve (8 required) |
| 37 | 6051 | Cylinder head gasket |
| 38 | 9F991 | Throttle body |
| 39 | 9424 | Intake manifold |
| 40 | 9L440 | Charge air cooler |

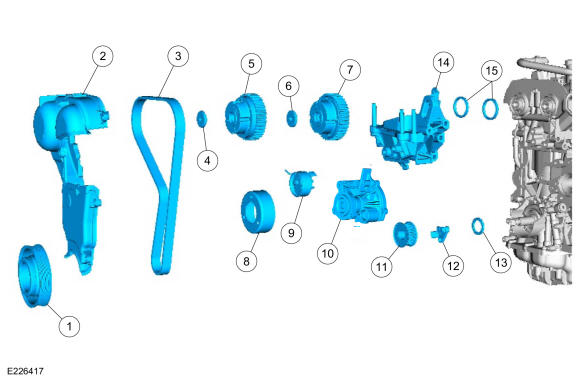

Front Engine
| Item | Part Number | Description |
|---|---|---|
| 1 | 6B319 | Crankshaft pulley |
| 2 | 6P073 | Timing belt cover |
| 3 | 6K288 | Timing belt |
| 4 | W710954 | Exhaust camshaft phaser and sprocket plug and seal |
| 5 | 6C524 | Exhaust variable camshaft timing (VCT) unit |
| 6 | W710954 | Intake camshaft phaser and sprocket plug and seal |
| 7 | 6C524 | Intake variable camshaft timing (VCT) unit |
| 8 | 8509 | Coolant pump pulley |
| 9 | 6K254 | Timing belt tensioner |
| 10 | 8B595 | Coolant pump |
| 11 | 6306 | Crankshaft sprocket gear |
| 12 | 6C315 | Crankshaft Position(CKP) sensor |
| 13 | 6700 | Crankshaft oil seal |
| 14 | 6F001 | Engine mounting bracket assembly |
| 15 | 6K292 | Camshaft oil seals |

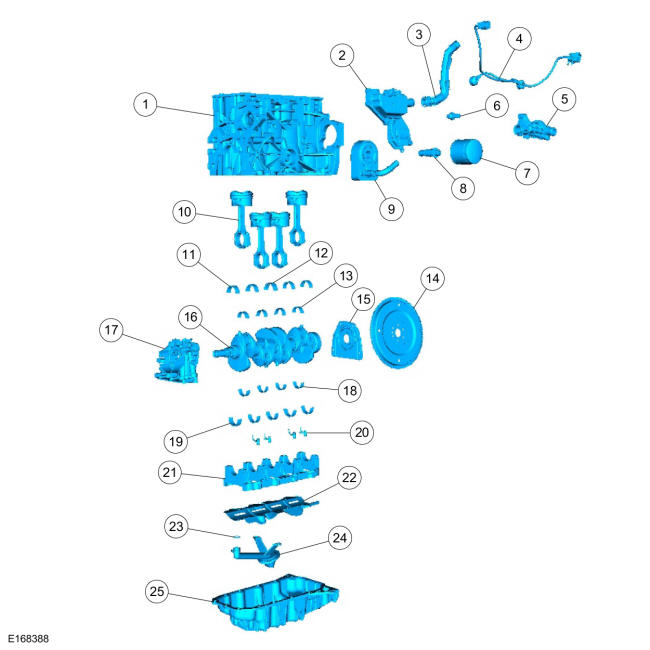

Lower Engine
| Item | Part Number | Description |
|---|---|---|
| 1 | 6010 | Engine block |
| 2 | 6A785 | Crankcase vent oil separator |
| 3 | 6759 | Crankcase vent oil separator tube? |
| 4 | 12A699 | Knock sensor(KS) (2 required) |
| 5 | 9K478 | Thermostat housing |
| 6 | 9278 | Engine oil pressure switch |
| 7 | 6714 | Oil filter |
| 8 | 6L626 | Oil cooler mounting bolt |
| 9 | 6B856 | Oil cooler |
| 10 | 6100 | Piston and connecting rod (4 required) |
| 11 | 6333 | Upper main bearing (4 required) |
| 12 | 6337 | Upper main bearing |
| 13 | 6211 | Upper connecting rod bearing (4 required) |
| 14 | 6375 | Flexplate |
| 15 | 6K301 | Crankshaft rear oil seal with retainer plate |
| 16 | 6303 | Crankshaft |
| 17 | 6600 | Oil pump |
| 18 | 6211 | Lower connecting rod bearing (5 required) |
| 19 | 6A338 | Lower main bearing (4 required) |
| 20 | 6K868 | Piston oil cool valve |
| 21 | 6334 | Main bearing beam |
| 22 | 6B660 | Windage tray |
| 23 | W7101437 | Oil pump screen and pickup tube O-ring seal |
| 24 | 6K621 | Oil pump screen and pickup tube |
| 25 | 6675 | Oil pan |
