Engine Component View
WARNING: This page is about a different variant/trim than selected.

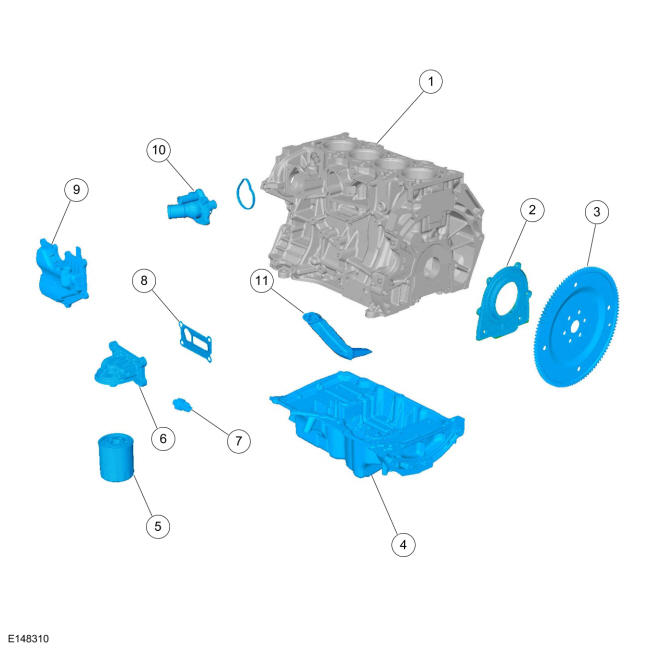

Lower Engine Block (View 1)
| Item | Part Number | Description |
|---|---|---|
| 1 | 6010 | Cylinder block |
| 2 | 6K318 | Crankshaft rear oil seal and retainer |
| 3 | 6K375 | Flexplate |
| 4 | 6675 | Oil pan |
| 5 | 6714 | Oil filter |
| 6 | 6884 | Oil filter adapter |
| 7 | 9278 | Engine Oil Pressure(EOP) switch |
| 8 | 6A636 | Oil filter adapter gasket |
| 9 | 6A785 | Crankcase vent oil separator |
| 10 | 8575 | Thermostat assembly |
| 11 | 6622 | Oil pump screen and pickup tube |

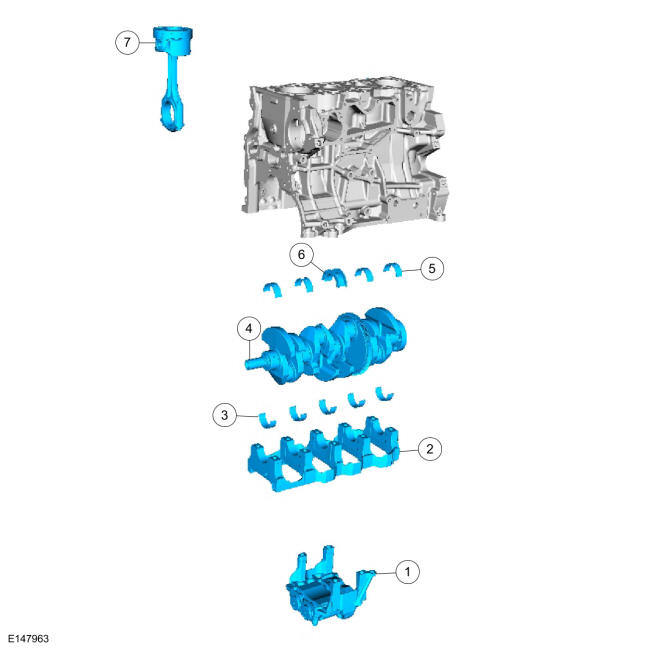

Lower Engine Block (View 2)
| Item | Part Number | Description |
|---|---|---|
| 1 | 6K360 | Balance shaft assembly |
| 2 | -- | Main bearing beam (part of 6010) |
| 3 | 6A338 | Crankshaft main bearing beam bearing (5 required) |
| 4 | 6300 | Crankshaft assembly |
| 5 | 6333 | Cylinder block crankshaft main bearing (4 required) |
| 6 | 6337 | Cylinder block crankshaft main thrust bearing |
| 7 | 6110 | Piston (4 required) |

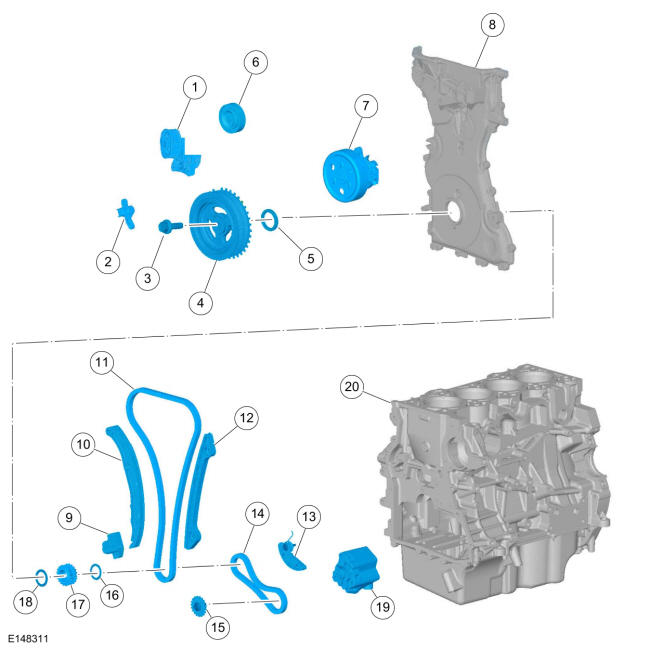

Front Engine Block
| Item | Part Number | Description |
|---|---|---|
| 1 | 6B209 | Accessory drive belt tensioner |
| 2 | 6C315 | Crankshaft Position (CKP) sensor |
| 3 | 6K340 | Crankshaft pulley bolt |
| 4 | 6316 | Crankshaft pulley |
| 5 | 6700 | Crankshaft front seal |
| 6 | 6C348 | Idler pulley |
| 7 | 8501 | Coolant pump and pulley |
| 8 | 6019 | Engine front cover |
| 9 | 6K254 | Timing chain tensioner |
| 10 | 6K255 | Timing chain tensioner arm |
| 11 | 6268 | Timing chain |
| 12 | 6K297 | Timing chain guide |
| 13 | 6C271 | Oil pump chain tensioner |
| 14 | 6A895 | Oil pump chain |
| 15 | 6652 | Oil pump drive gear |
| 16 | 6378 | Diamond washer |
| 17 | 6306 | Crankshaft sprocket |
| 18 | 6378 | Diamond washer |
| 19 | 6600 | Oil pump |
| 20 | 6010 | Cylinder block |

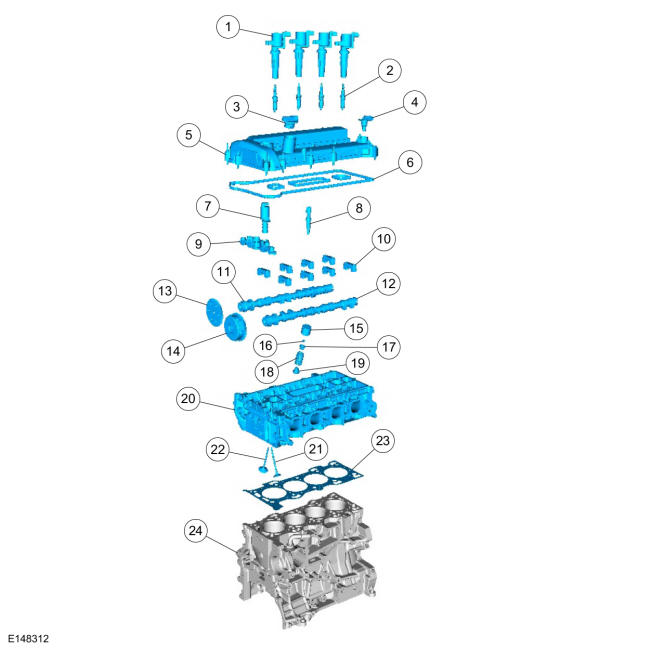

Cylinder Head
| Item | Part Number | Description |
|---|---|---|
| 1 | 12A366 | Coil-on-plug assembly (4 required) |
| 2 | 12405 | Spark plug (4 required) |
| 3 | 6766 | Oil filler cap |
| 4 | 12K073 | CMP sensor |
| 5 | 6K271 | Valve cover |
| 6 | 6K260 | Valve cover gasket |
| 7 | 6M280 | VCT oil control solenoid |
| 8 | 6G004 | CHT sensor |
| 9 | 6B282 | Mega cap |
| 10 | 6A284 | Camshaft bearing cap (8 required) |
| 11 | 6A272 | Camshaft (exhaust) |
| 12 | 6A267 | Camshaft (intake) |
| 13 | 6C251 | Camshaft sprocket |
| 14 | 6C525 | VCT actuator |
| 15 | 6500 | Valve tappet (16 required) |
| 16 | 6518 | Valve collet (16 required) |
| 17 | 6514 | Valve spring retainer (16 required) |
| 18 | 6513 | Valve spring (16 required) |
| 19 | 6A517 | Valve stem seal (16 required) |
| 20 | 6049 | Cylinder head |
| 21 | 6505 | Exhaust valve (8 required) |
| 22 | 6507 | Intake valve (8 required) |
| 23 | 6051 | Head gasket |
| 24 | 6010 | Cylinder block |

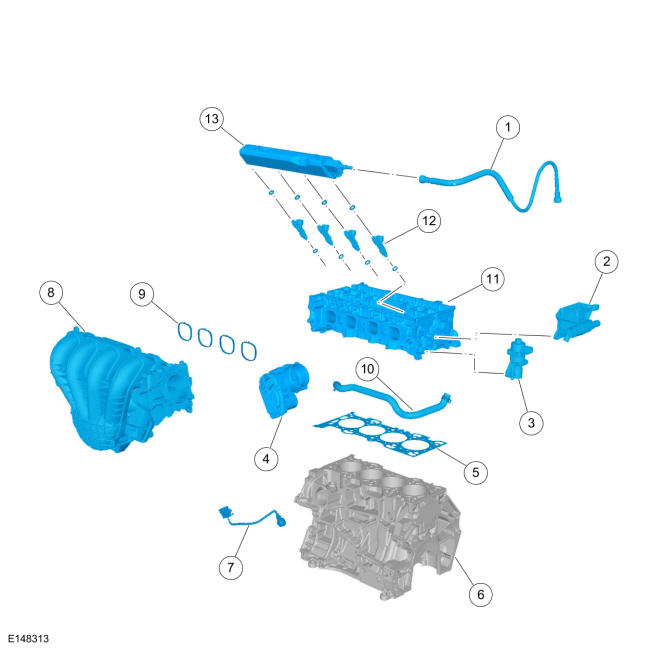

Intake Manifold
| Item | Part Number | Description |
|---|---|---|
| 1 | 9288 | Fuel supply tube |
| 2 | 8K556 | Coolant outlet |
| 3 | 9D475 | EGR valve |
| 4 | 9E926 | Electronic throttle body |
| 5 | 6051 | Cylinder head gasket |
| 6 | 6010 | Cylinder block |
| 7 | 12A699 | Knock Sensor (KS) |
| 8 | 9424 | Intake manifold |
| 9 | 9439 | Intake manifold gasket |
| 10 | 8A582 | Coolant hose |
| 11 | 6049 | Cylinder head |
| 12 | 9F593 | Fuel injector (4 required) |
| 13 | 9H487 | Fuel rail |
