Connector End View (C3053) - INLINE
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C3053 | INLINE | 14A00514D231 | See Below | |||||

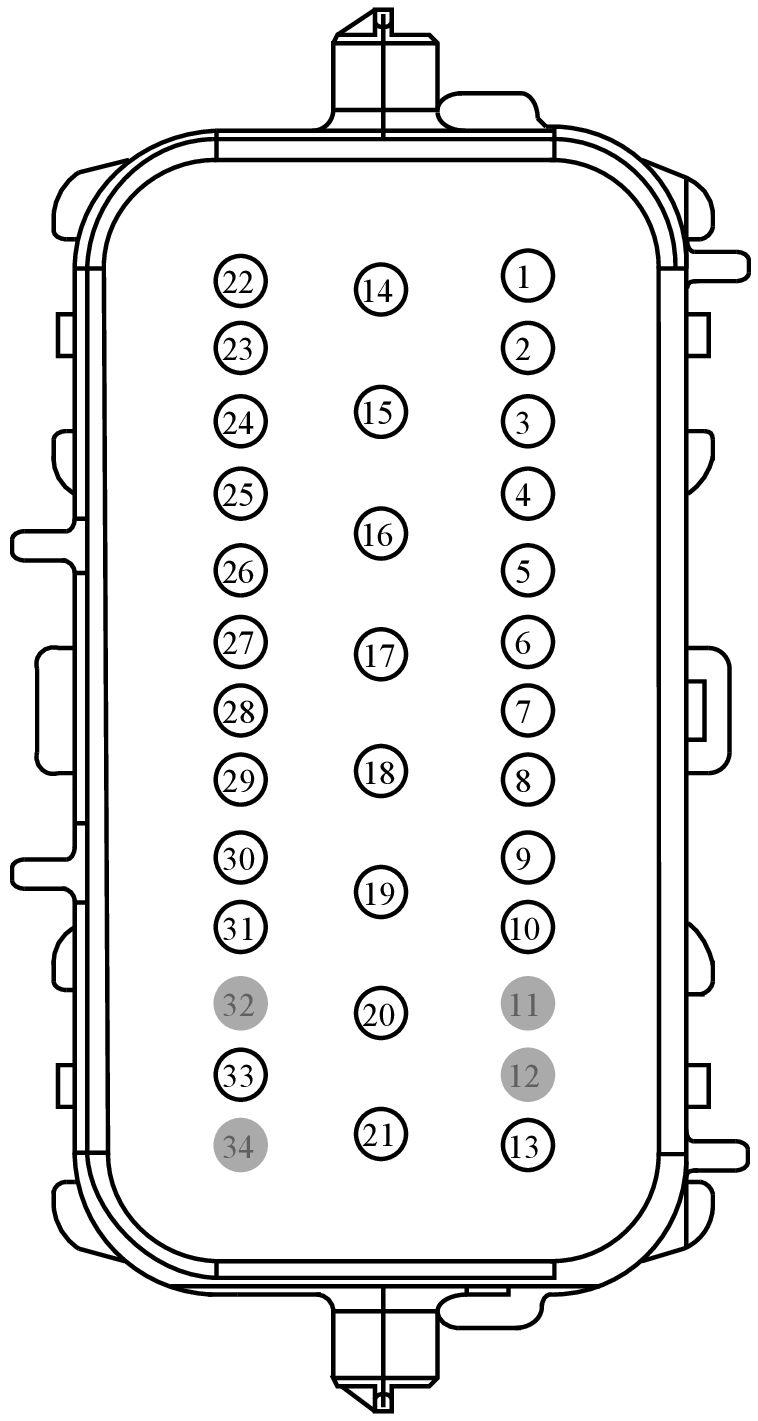

MALE
Harness
14A005

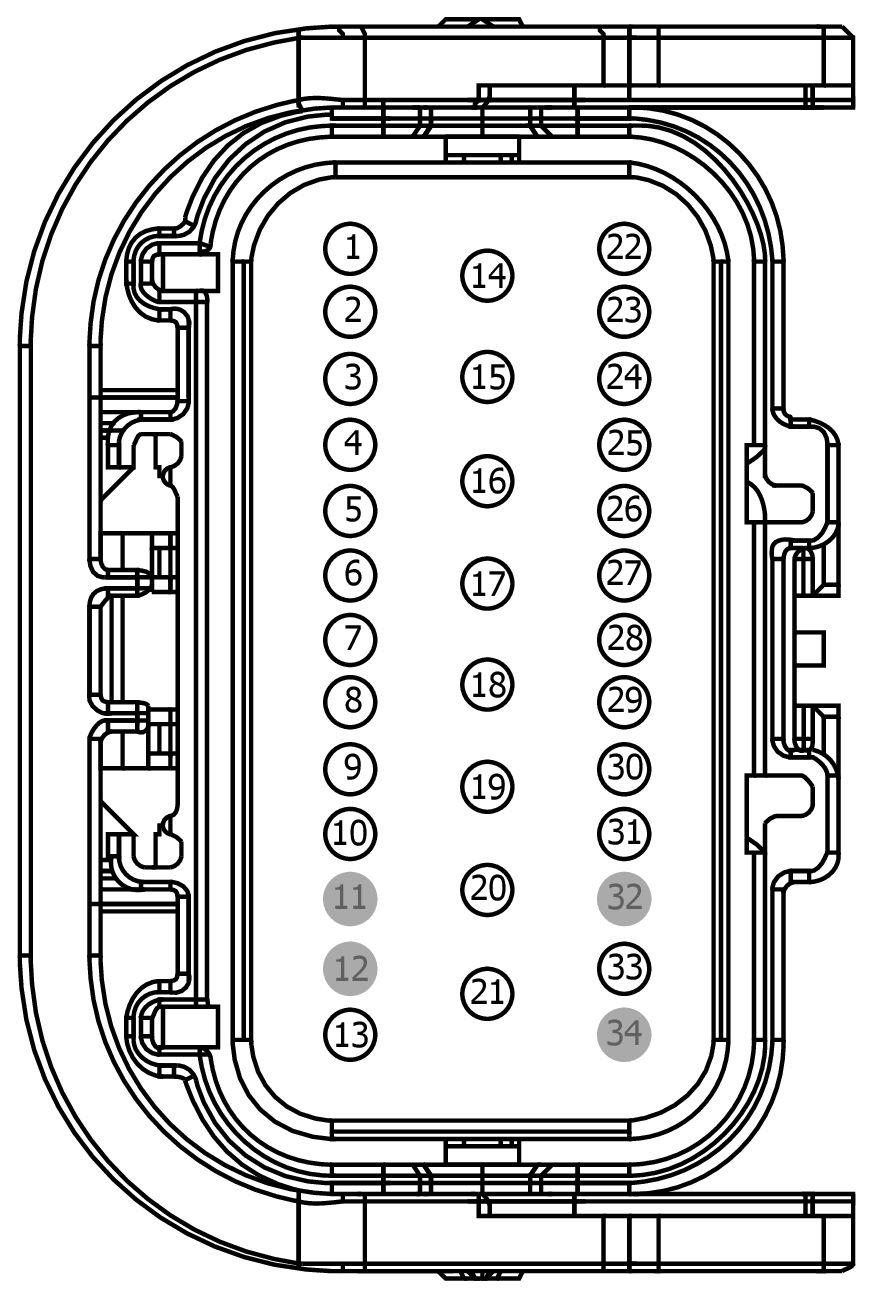

FEMALE
Harness
14D231
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14421-BAA | Not Available | |
| 2L1T-14421-CA | EU2Z-14421-CA | 1.5 |
| BU5T-14421-HA | EU2Z-14421-CA | 1.5 |
| 2L1T-14421-BA | EU2Z-14421-CA | 1.5 |
| 8U5T-14421-CA | EU2Z-14421-DA | 2.8 |
| 8U5T-14421-BA | EU2Z-14421-DA | 2.8 |
| 2L1T-14421-DA | EU2Z-14421-CA | 1.5 |
| F8VB-14474-AA | EU2Z-14474-AB | 2.8 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CR105 (GN-BU) | 4 | 2L1T-14421-CA | |||
| 2 | RR105 (GY-YE) | 4 | 2L1T-14421-CA | |||
| 3 | VR215 (YE-VT) | 4 | 2L1T-14421-CA | |||
| 4 | VDB06 (GY-OG) | 22 | BU5T-14421-HA | |||
| 5 | VDB07 (VT-OG) | 22 | BU5T-14421-HA | |||
| 6 | VDB06 (GY-OG) | 20 | 2L1T-14421-BA | |||
| 6 | VDB06 (GY-OG) | 22 | BU5T-14421-HA | |||
| 6 | VDB06 (GY-OG) | 4 | 2L1T-14421-CA | |||
| 7 | VDB07 (VT-OG) | 20 | 2L1T-14421-BA | |||
| 7 | VDB07 (VT-OG) | 22 | BU5T-14421-HA | |||
| 7 | VDB07 (VT-OG) | 4 | 2L1T-14421-CA | |||
| 8 | * | * | N/A | |||
| 9 | * | * | N/A | |||
| 10 | CR201 (GN-BU) | 4 | 2L1T-14421-CA | |||
| 11 | * | * | N/A | |||
| 12 | * | * | N/A | |||
| 13 | CBB53 (GY-RD) | 4 | 2L1T-14421-CA | |||
| 14 | CHS02 (YE-BU) | 14 | 8U5T-14421-CA | |||
| 15 | RHS02 (BU-OG) | 14 | 8U5T-14421-CA | |||
| 16 | GD382 (BK-GY) | 12 | 8U5T-14421-CA | |||
| 17 | RR137 (BU-GY) | 20 | BU5T-14421-BAA | |||
| 18 | RHS01 (WH-VT) | 14 | 8U5T-14421-CA | |||
| 19 | CHS01 (GY-VT) | 14 | 8U5T-14421-CA | |||
| 20 | SBB77 (GY-RD) | 10 | 8U5T-14421-BA | |||
| 21 | SBB74 (YE-RD) | 12 | 8U5T-14421-CA | |||
| 22 | VHS26 (VT) | 20 | 2L1T-14421-BA | |||
| 22 | VHS26 (VT) | 4 | 2L1T-14421-CA | |||
| 23 | RHS05 (YE-VT) | 4 | 2L1T-14421-CA | |||
| 24 | VHS35 (VT-OG) | 20 | 2L1T-14421-BA | |||
| 25 | RHS15 (GY-BN) | 20 | 2L1T-14421-BA | |||
| 26 | VHS18 (BN-GN) | 20 | 2L1T-14421-BA | |||
| 27 | VHS16 (BU-GN) | 14 | 2L1T-14421-DA | |||
| 28 | CHS03 (GN-BN) | 20 | 2L1T-14421-BA | |||
| 29 | RHS03 (GY-OG) | 20 | 2L1T-14421-BA | |||
| 30 | RHS05 (GY-BU) | 4 | 2L1T-14421-CA | |||
| 30 | RHS05 (YE-VT) | 4 | 2L1T-14421-CA | |||
| 31 | RHS05 (YE-VT) | 4 | 2L1T-14421-CA | |||
| 31 | VHS26 (VT) | 4 | 2L1T-14421-CA | |||
| 32 | * | * | N/A | |||
| 33 | CHS02 (YE-BU) | 18 | 2L1T-14421-CA | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CR106 (VT-GY) | 20 | NA | |||
| 2 | RR106 (YE-OG) | 20 | NA | |||
| 3 | VR215 (YE-VT) | 20 | NA | |||
| 4 | VDB06 (GY-OG) | 20 | NA | |||
| 5 | VDB07 (VT-OG) | 20 | NA | |||
| 6 | VDB06 (GY-OG) | 20 | NA | |||
| 7 | VDB07 (VT-OG) | 20 | NA | |||
| 8 | VR210 (BU-BN) | 20 | NA | |||
| 9 | LR142 (YE-BU) | 20 | NA | |||
| 10 | CR201 (GN-BU) | 20 | NA | |||
| 11 | * | * | N/A | |||
| 12 | * | * | N/A | |||
| 13 | SBX06 (GY-RD) | 18 | NA | |||
| 14 | CHS02 (YE-BU) | 14 | NA | |||
| 14 | CHS07 (GY-BU) | 16 | NA | |||
| 15 | RHS02 (BU-OG) | 14 | NA | |||
| 15 | RHS07 (BU) | 16 | NA | |||
| 16 | GD904 (BK-BU) | 14 | NA | |||
| 17 | GD901 (BK) | 16 | NA | |||
| 18 | RHS01 (WH-VT) | 14 | NA | |||
| 18 | RHS06 (WH) | 16 | NA | |||
| 19 | CHS01 (GY-VT) | 14 | NA | |||
| 19 | CHS06 (BU-BN) | 16 | NA | |||
| 20 | CBX01 (GN-RD) | 14 | NA | |||
| 21 | CBX05 (VT-RD) | 14 | F8VB-14474-AA | |||
| 22 | VHS26 (VT) | 20 | NA | |||
| 22 | VHS27 (WH-OG) | 20 | NA | |||
| 23 | RHS05 (YE-VT) | 20 | NA | |||
| 23 | RHS10 (BU-OG) | 20 | NA | |||
| 24 | CHS14 (GN) | 20 | NA | |||
| 24 | VHS36 (YE-BU) | 20 | NA | |||
| 25 | CHS29 (WH-BU) | 20 | NA | |||
| 26 | VHS18 (BN-GN) | 20 | NA | |||
| 26 | VHS23 (BN-BU) | 20 | NA | |||
| 27 | CHS09 (GY) | 20 | NA | |||
| 27 | VHS21 (BU-WH) | 20 | NA | |||
| 28 | CHS03 (GN-BN) | 18 | NA | |||
| 28 | CHS08 (BN-YE) | 18 | NA | |||
| 29 | RHS03 (GY-OG) | 18 | NA | |||
| 29 | RHS08 (VT-WH) | 18 | NA | |||
| 30 | RHS05 (YE-VT) | 20 | NA | |||
| 31 | VHS26 (VT) | 20 | NA | |||
| 32 | * | * | N/A | |||
| 33 | CHS02 (YE-BU) | 16 | NA | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1606
Service Part Number:
KU2Z-14S411-SA
Gauge:
14 16
Pin material:
Tin & Silver
Cavities:
34
Vehicle Uses:
- Connector - Inline
Pigtail Kit Part Number WPT-1607
Service Part Number:
KU2Z-14S411-TA
Gauge:
14 16
Pin material:
Tin (Greased) & Silver
Cavities:
34
Vehicle Uses:
- Connector - Inline
