Connector End View (C3049) - INLINE
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C3049 | INLINE | 14B50919K315 | See Below | |||||

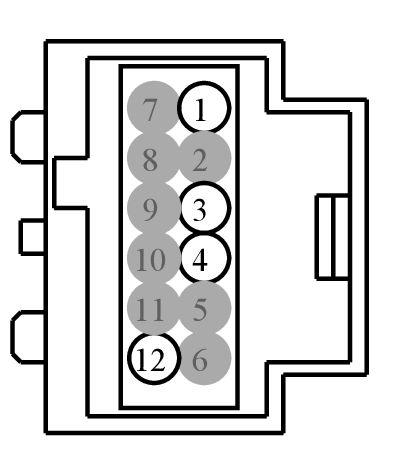

MALE
Harness
14B509

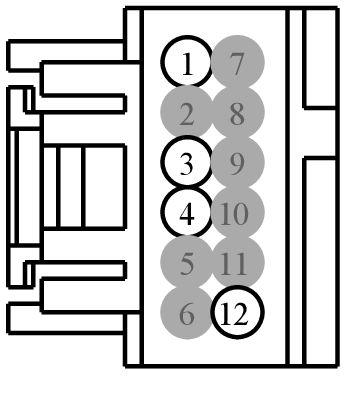

FEMALE
Harness
19K315
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| DU5T-14421-DB | EU2Z-14421-AA | 0.64 |
| 9U5T-14474-MA | DU2Z-14474-BA | 0.64 |
| 9U5T-14474-NA | DU2Z-14474-BA | 0.64 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | GD382 (BK-GY) | 20 | DU5T-14421-DB | |||
| 2 | * | * | N/A | |||
| 3 | VDB29 (GN-BU) | 20 | 14B509 | DU5T-14421-DB | ||
| 4 | VDB30 (WH-GN) | 20 | 14B509 | DU5T-14421-DB | ||
| 5 | * | * | N/A | |||
| 6 | * | * | N/A | |||
| 7 | * | * | N/A | |||
| 8 | * | * | N/A | |||
| 9 | * | * | N/A | |||
| 10 | * | * | N/A | |||
| 11 | * | * | N/A | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | GD382 (BK-GY) | 20 | 9U5T-14474-MA | |||
| 2 | * | * | N/A | |||
| 3 | VDB29 (GN) | 26 | 19K315 | 9U5T-14474-NA | ||
| 4 | VDB30 (WH) | 26 | 19K315 | 9U5T-14474-NA | ||
| 5 | * | * | N/A | |||
| 6 | * | * | N/A | |||
| 7 | * | * | N/A | |||
| 8 | * | * | N/A | |||
| 9 | * | * | N/A | |||
| 10 | * | * | N/A | |||
| 11 | * | * | N/A | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1185
Service Part Number:
BU2Z-14S411-AJA
Gauge:
18
Pin material:
Tin (greased)
Cavities:
12
Vehicle Uses:
- Camera - Reverse Park Aid
- Switch - Gear Shift Select/Neutral Safety
Pigtail Kit Part Number WPT-949
Service Part Number:
3U2Z-14S411-BMAB
Gauge:
18
Pin material:
Silver
Cavities:
12
Vehicle Uses:
- Control - Navigation Display
- Module - Driver Door
- Module - Front Interface
- Monitor - Video/DVD
- Switch - Gear Shift Select/Neutral Safety
