Connector End View (C3047) - INLINE
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C3047 | INLINE | 14A00519K315 | See Below | |||||

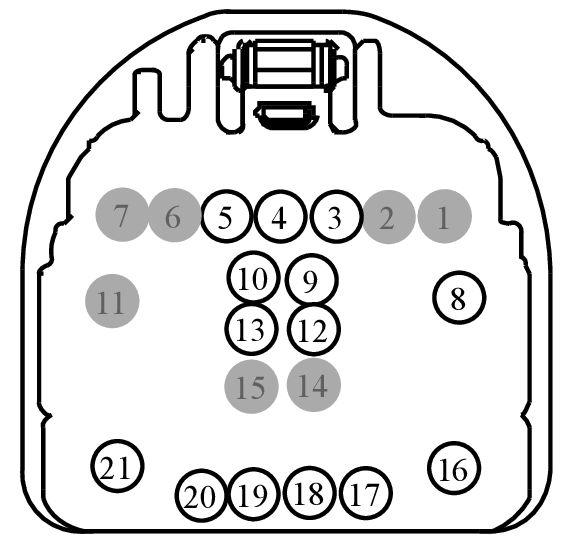

MALE
Harness
14A005

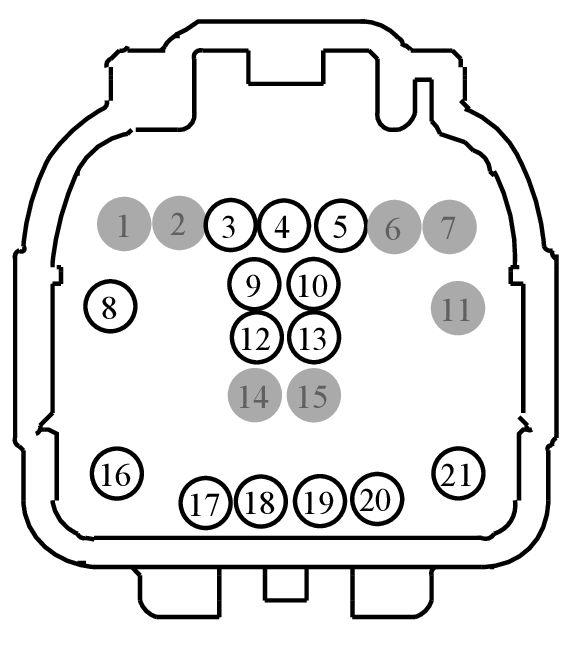

FEMALE
Harness
19K315
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| DU5T-14421-FA | EU2Z-14421-BA | 0.64 |
| 9U5T-14421-ZA | EU2Z-14421-BA | 0.64 |
| BU5T-14421-HA | EU2Z-14421-CA | 1.5 |
| 8U5T-14421-DA | EU2Z-14421-DA | 2.8 |
| 9U5T-14421-BA | EU2Z-14421-BA | 0.64 |
| 8U5T-14421-CA | EU2Z-14421-DA | 2.8 |
| DU5T-14474-EAA | DU2Z-14474-CA | 0.64 |
| 2L1T-14421-DA | EU2Z-14421-CA | 1.5 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | * | * | N/A | |||
| 2 | * | * | N/A | |||
| 3 | CHS52 (BU) | 22 | DU5T-14421-FA | |||
| 4 | CHS53 (WH-BN) | 22 | DU5T-14421-FA | |||
| 5 | CHS31 (YE-OG) | 22 | DU5T-14421-FA | |||
| 6 | * | * | N/A | |||
| 7 | * | * | N/A | |||
| 8 | CBP36 (BU-BN) | 14 | 2L1T-14421-DA | |||
| 9 | VDB29 (GN) | 26 | 9U5T-14421-ZA | |||
| 10 | VDB30 (WH) | 26 | 9U5T-14421-ZA | |||
| 11 | SBP03 (BU-RD) | 22 | BU5T-14421-HA | |||
| 12 | VDB29 (GN) | 26 | 9U5T-14421-ZA | |||
| 13 | VDB30 (WH) | 26 | 9U5T-14421-ZA | |||
| 14 | * | * | N/A | |||
| 15 | * | * | N/A | |||
| 16 | SBB73 (RD) | 16 | 8U5T-14421-DA | |||
| 17 | CHS48 (YE) | 22 | DU5T-14421-FA | |||
| 18 | CHS49 (VT) | 22 | DU5T-14421-FA | |||
| 19 | CHS80 (BU-OG) | 22 | DU5T-14421-FA | |||
| 20 | GD382 (BK-GY) | 22 | 9U5T-14421-BA | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | * | * | N/A | |||
| 2 | * | * | N/A | |||
| 3 | CHS52 (BU) | 26 | N/A | |||
| 4 | CHS53 (WH) | 26 | N/A | |||
| 5 | CHS31 (YE) | 26 | N/A | |||
| 6 | * | * | N/A | |||
| 7 | * | * | N/A | |||
| 8 | CBP36 (WH) | 22 | N/A | |||
| 9 | VDB29 (GN) | 26 | DU5T-14474-EAA | |||
| 10 | VDB30 (WH-RD) | 26 | DU5T-14474-EAA | |||
| 11 | SBP03 (BU-RD) | 20 | N/A | |||
| 12 | VDB29 (GN-WH) | 26 | DU5T-14474-EAA | |||
| 13 | VDB30 (WH) | 26 | DU5T-14474-EAA | |||
| 14 | * | * | N/A | |||
| 15 | * | * | N/A | |||
| 16 | SBB73 (RD) | 16 | N/A | |||
| 17 | CHS48 (YE) | 26 | N/A | |||
| 18 | CHS49 (VT) | 26 | N/A | |||
| 19 | CHS80 (BU) | 26 | N/A | |||
| 20 | GD382 (BK-GY) | 20 | N/A | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1561
Service Part Number:
JU2Z-14S411-ARA
Gauge:
14 16 20
Pin material:
Tin
Cavities:
21
Vehicle Uses:
- Connector - Inline
Pigtail Kit Part Number WPT-1425
Service Part Number:
FU2Z-14S411-RA
Gauge:
14 16 20
Pin material:
Tin & Silver
Cavities:
21
Vehicle Uses:
- Connector - Inline
Pigtail Kit Part Number WPT-1559
Service Part Number:
FU2Z-14S411-RB
Gauge:
14 16 20
Pin material:
Tin & Silver
Cavities:
21
Vehicle Uses:
- Connector - Inline
