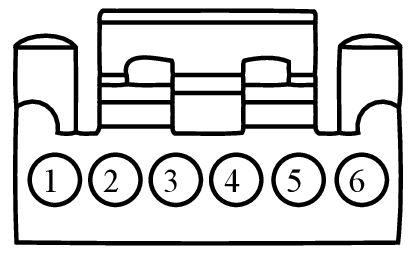

Connector End View (C2391C) - STEERING EFFORT CONTROL MODULE (SECM)
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C2391C | STEERING EFFORT CONTROL MODULE (SECM) | PIA | part# N/A | Not Available | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | * (*) | * | SWITCH - STEERING WHEEL CONTROLS # A/D CHANNEL 1 | N/A | ||||
| 2 | * (*) | * | SWITCH - STEERING WHEEL CONTROLS # A/D CHANNEL 4 | N/A | ||||
| 3 | * (*) | * | SWITCH - STEERING WHEEL CONTROLS # A/D CHANNEL 3 | N/A | ||||
| 4 | * (*) | * | SWITCH - STEERING WHEEL CONTROLS # A/D CHANNEL 2 | N/A | ||||
| 5 | * (*) | * | SWITCH - STEERING WHEEL CONTROLS # RETURN RIGHT (SW GND RIGHT) | N/A | ||||
| 6 | * (*) | * | SWITCH - STEERING WHEEL CONTROLS # RETURN LEFT (SW GND LEFT) | N/A | ||||
