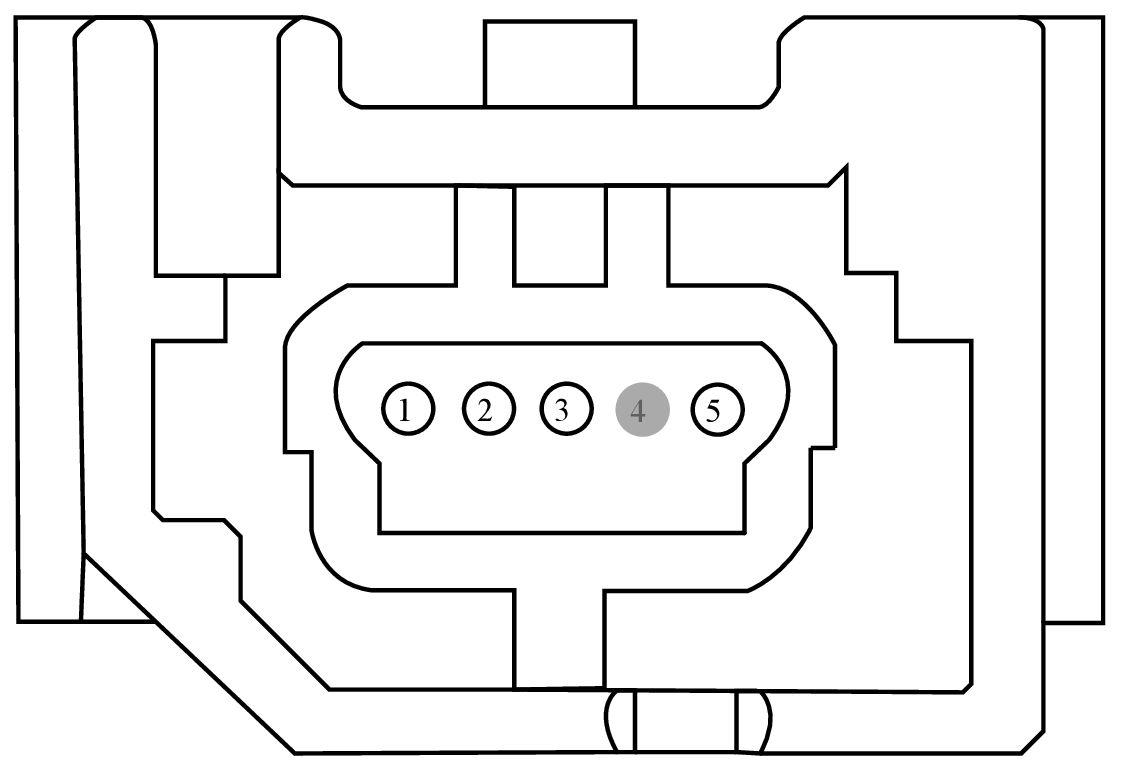

Connector End View (C2383B) - SYNC MODULE [APIM]
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C2383B | SYNC MODULE [APIM] | 14401 | #N/A | Not Available | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | * (*) | * | USB1 VBUS | N/A | ||||
| 2 | * (*) | * | USB1 D- | N/A | ||||
| 3 | * (*) | * | USB1 D+ | N/A | ||||
| 4 | * | * | Not Used | N/A | ||||
| 5 | * (*) | * | USB1 GND | N/A | ||||
