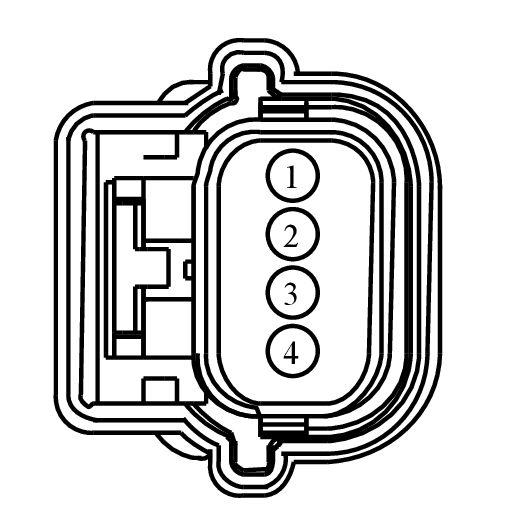

Connector End View (C2299) - BRAKE PEDAL POSITION SWITCH
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C2299 | BRAKE PEDAL POSITION SWITCH | 12A581 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 8U5T-14474-BA | DU2Z-14474-CA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | VCA43 (WH-GN) | 20 | SENSOR - BRAKE PEDAL POSITION/ANGLE 2 | 8U5T-14474-BA | ||||
| 2 | RCA27 (WH) | 20 | CTRL MOD. - SENSOR BRAKE PEDAL POSITION - | 8U5T-14474-BA | ||||
| 3 | LCA27 (BN-WH) | 20 | CTRL MOD. - SENSOR BRAKE PEDAL POSITION + | 8U5T-14474-BA | ||||
| 4 | VCA30 (YE-VT) | 20 | SENSOR - BRAKE PEDAL POSITION/ANGLE 1 | 8U5T-14474-BA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1569
Service Part Number:
CU2Z-14S411-AGB
Gauge:
20
Pin material:
Silver
Cavities:
4
Vehicle Uses:
- Antenna - Keyless Entry
- Motor - Active Grill Shutter
- Sensor - Brake Pedal Position
- Sensor - Clutch Master Cylinder
- Sensor - Gear Neutral
Pigtail Kit Part Number WPT-1307
Service Part Number:
CU2Z-14S411-AGA
Gauge:
18
Pin material:
Silver
Cavities:
4
Vehicle Uses:
- Antenna - Keyless Entry
- Sensor - Brake Pedal Position
- Sensor - Clutch Master Cylinder
