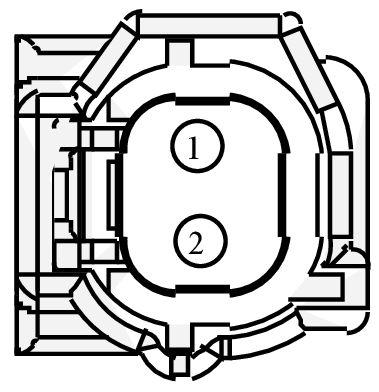

Connector End View (C1890) - REMOTE KEYLESS (RKE) EXTERIOR SOUNDER
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C1890 | REMOTE KEYLESS (RKE) EXTERIOR SOUNDER | 12A581 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 8V5T-14474-ANA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CPK57 (BN-BU) | 20 | CTRL MOD. - KEYLESS VEHICLE # SOUNDER | 8V5T-14474-ANA | ||||
| 2 | GD313 (BK-GN) | 20 | GROUND - PILLAR C OR QUARTER PANEL RIGHT # 2ND POINT | 8V5T-14474-ANA | ||||

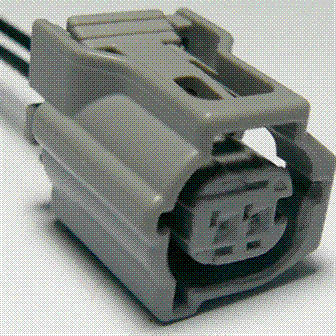

Available Pigtail Kits
Pigtail Kit Part Number WPT-1514
Service Part Number:
JU2Z-14S411-GA
Gauge:
20
Pin material:
Tin (greased)
Cavities:
2
Vehicle Uses:
- Module - Warning Chime/ Beltminder
- SPEAKER - Piezo Sounder
