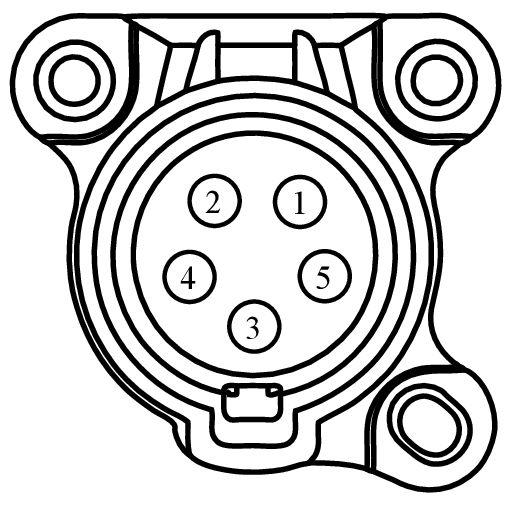

Connector End View (C1807) - CHARGE PORT
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C1807 | CHARGE PORT | 14B308 | part# N/A | Not Available | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | HYB53 (OG) | 12 | PORT - HIGH VOLTAGE BATTERY CHARGER INLET 1 (L1) | N/A | ||||
| 2 | HYB54 (OG) | 12 | PORT - HIGH VOLTAGE BATTERY CHARGER INLET 2 (L2) | N/A | ||||
| 3 | RYB57 (GN-YE) | 12 | GROUND - CHARGER AC/BOND | N/A | ||||
| 3 | RYB57 (GN-YE) | 22 | GROUND - CHARGER AC/BOND | N/A | ||||
| 4 | CYB56 (WH-VT) | 20 | PORT - HIGH VOLTAGE BATTERY CHARGER INLET # CONTROL PILOT | N/A | ||||
| 5 | CYB55 (YE-GY) | 20 | PORT - HIGH VOLTAGE BATTERY CHARGER INLET # PROXIMITY DETECTION | N/A | ||||
