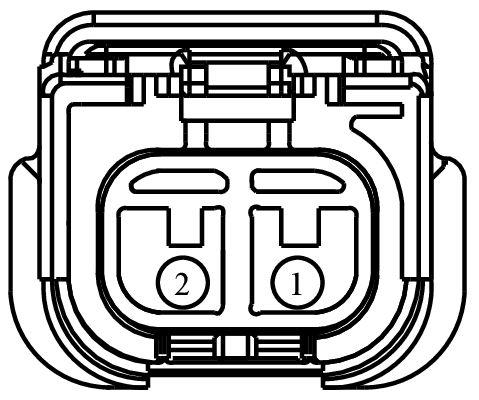

Connector End View (C1730) - TRANSMISSION FLUID PUMP
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C1717 | TRANSMISSION FLUID PUMP | 3C221 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 7C3T-14474-EA | DU2Z-14474-DA | 1.5 |
| BU5T-14474-UA | DU2Z-14474-DA | 1.5 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | SBB17 (RD) | 14 | FUSE - 17 OR CIRCUIT BREAKER | 7C3T-14474-EA | ||||
| 2 | CBB24 (VT-GN) | 20 | FUSE - 24 OR CIRCUIT BREAKER | BU5T-14474-UA | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | VYT11 (VT-GY) | 20 | CTRL MOD. - TRANSMISSION AUXILIARY PUMP PWM CONTROL (TAPR_CT) | BU5T-14474-UA | ||||
| 5 | VYT12 (YE-GN) | 20 | PUMP - TRANSMISSION AUXILIARY # DIAGNOSTIC (TAPR_DI) | BU5T-14474-UA | ||||
| 6 | GD120 (BK-GN) | 14 | GROUND - FENDER FRONT LEFT | 7C3T-14474-EA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-944
Service Part Number:
9U2Z-14S411-NA
Gauge:
14
Pin material:
Silver
Cavities:
6
Vehicle Uses:
- Connector - Inline
