Connector End View (C1704) - Inline
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C1704 | Inline | 12A58114A103 | See Below | |||||

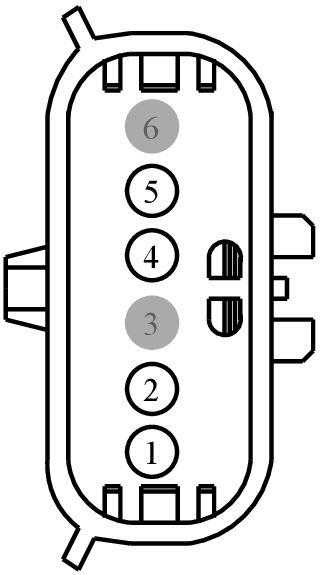

MALE
Harness
12A581

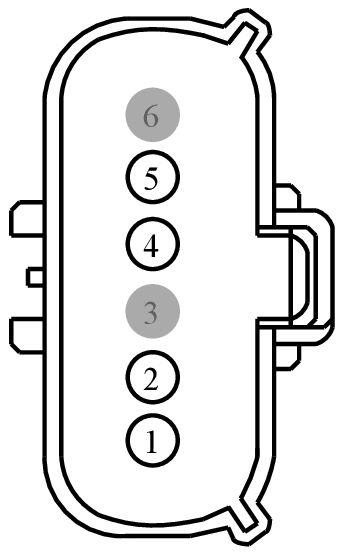

FEMALE
Harness
14A103
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14474-UA|97BG-14474-ADA | Not Available | |
| |BU5T-14474-UA | Not Available | |
| BU5T-14421-HA | EU2Z-14421-CA | 1.5 |
| 2L1T-14421-CA | EU2Z-14421-CA | 1.5 |
| BU5T-14474-UA | DU2Z-14474-DA | 1.5 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | GD123 (BK-GY) | 18 | BU5T-14421-HA | |||
| 2 | CAP28 (GN-VT) | 20 | BU5T-14421-HA | |||
| 3 | RAP08 (GN-BU) | 16 | 2L1T-14421-CA | |||
| 4 | VAP08 (BN) | 16 | 2L1T-14421-CA | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | GD123 (BK-GY) | 20 | BU5T-14474-UA|97BG-14474-ADA | |||
| 2 | CAP28 (GY-BN) | 20 | |BU5T-14474-UA | |||
| 3 | * | * | N/A | |||
| 4 | VAP08 (BN) | 20 | BU5T-14474-UA | |||
| 5 | CAP26 (GY-OG) | 20 | N/A | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-944
Service Part Number:
9U2Z-14S411-NA
Gauge:
14
Pin material:
Silver
Cavities:
6
Vehicle Uses:
- Connector - Inline
