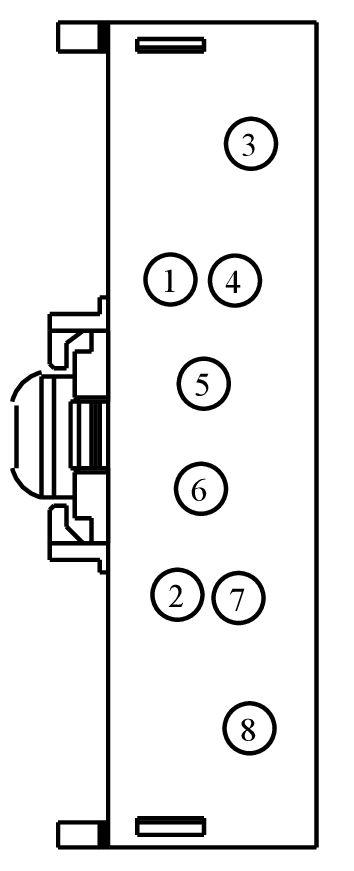

Connector End View (C1692) - DC TO DC CONVERTER CONTROL MODULE
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C1692 | DC TO DC CONVERTER CONTROL MODULE | 12A581 | #N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 9U5T-14474-LA | DU2Z-14474-BA | 0.64 |
| 3F2T-14474-SA | DU2Z-14474-BA | 0.64 |
| XW4T-14474-TA | JU2Z-14474-AB | 6.3 |
| 3M5T-14474-HAA | DU2Z-14474-EA | 2.8 |
| XF2T-14474-DA | DU2Z-14474-EA | 2.8 |
| 9U5T-14474-MA | DU2Z-14474-BA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | VDB04 (WH-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | 9U5T-14474-LA | ||||
| 2 | CE170 (WH-BU) | 22 | CTRL MOD. - POWERTRAIN # ENGINE START SIGNAL | 3F2T-14474-SA | ||||
| 3 | SB101 (RD) | 9 | FUSE - 1 OR CIRCUIT BREAKER | XW4T-14474-TA | ||||
| 3 | SBF03 (BU-RD) | 9 | FUSE - 3 | Ford China | XW4T-14474-TA | |||
| 4 | VDB05 (WH) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | 9U5T-14474-LA | ||||
| 5 | CBB23 (BN-YE) | 20 | FUSE - 23 OR CIRCUIT BREAKER | 3M5T-14474-HAA | ||||
| 6 | GD241 (BK-BU) | 10 | GROUND - COWL SIDE/PILLAR A RIGHT # 4TH POINT | XF2T-14474-DA | ||||
| 7 | CBB23 (BN-YE) | 20 | FUSE - 23 OR CIRCUIT BREAKER | 9U5T-14474-MA | ||||
| 8 | SBF03 (BU-RD) | 9 | FUSE - 3 | XW4T-14474-TA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1532
Service Part Number:
JU2Z-14S411-ABA
Gauge:
12 14 20
Pin material:
Tin & Silver
Cavities:
8
Vehicle Uses:
- Module - Direct Current/Direct Current Converter
