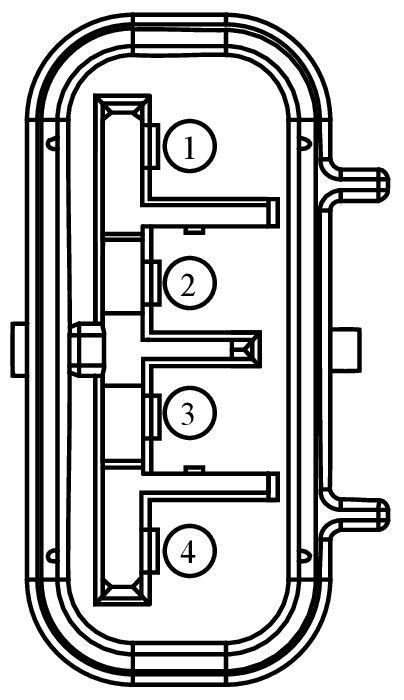

Connector End View (C1532) - IPMA CAMERA HEATED WINDSHIELD ELEMENT
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C1532 | IPMA CAMERA HEATED WINDSHIELD ELEMENT | 12A581 | #N/A | Not Available | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| *89FG-14474-EBB | Not Available | |
| *89FG-14474-ECC | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CRD19 (VT-WH) | 20 | MIRROR - ELECTROCHROMIC REAR VIEW # EXTERIOR MIRROR ACTUATE + | *89FG-14474-EBB | ||||
| 2 | RRD19 (BN-VT) | 20 | MIRROR - ELECTROCHROMIC REAR VIEW # EXTERIOR MIRROR ACTUATE - | *89FG-14474-EBB | ||||
| 3 | SBB05 (GY-RD) | 20 | FUSE - OR CIRCUIT BREAKER | *89FG-14474-ECC | ||||
| 4 | GD216 (BK-VT) | 20 | GROUND - COWL TOP LEFT | *89FG-14474-ECC | ||||
