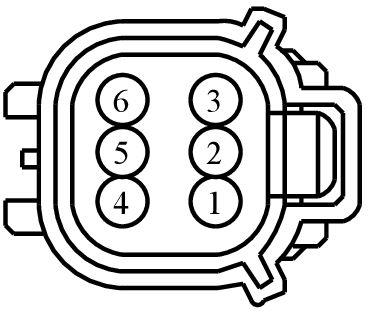

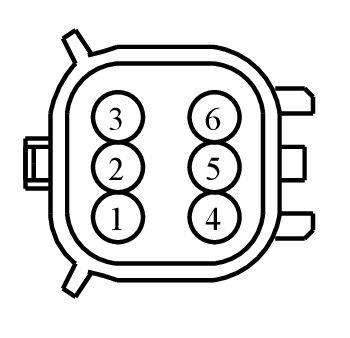

Connector End View (C1221) - INLINE
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C1221 | INLINE | 14B48512C508 | See Below | |||||
MALE
Harness
14B485
FEMALE
Harness
12C508
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | RE207 (GN-VT) | 16 | 7C3T-14474-DA | |||
| 2 | CE207 (VT-GY) | 16 | 7C3T-14474-DA | |||
| 3 | RE206 (BU-OG) | 16 | 7C3T-14474-DA | |||
| 4 | CE206 (GY-YE) | 16 | 7C3T-14474-DA | |||
| 5 | RE205 (YE-BU) | 16 | 7C3T-14474-DA | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | RE207 (GN-VT) | 16 | 7C3T-14474-DA | |||
| 2 | CE207 (VT-GY) | 16 | 7C3T-14474-DA | |||
| 3 | RE206 (BU-OG) | 16 | 7C3T-14474-DA | |||
| 4 | CE206 (GY-YE) | 16 | 7C3T-14474-DA | |||
| 5 | RE205 (YE-BU) | 16 | 7C3T-14474-DA | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-971
Service Part Number:
3U2Z-14S411-FEAB
Gauge:
14
Pin material:
Silver
Cavities:
6
Vehicle Uses:
- Connector - Inline
- Lamp - Headlamp - High/Low Beam
- Lamp - Park/Turn/Stop
- Motor - Engine Cooling Fan
- Motor - Running Board
Pigtail Kit Part Number WPT-971
Service Part Number:
3U2Z-14S411-FEAB
Gauge:
14
Pin material:
Silver
Cavities:
6
Vehicle Uses:
- Connector - Inline
- Lamp - Headlamp - High/Low Beam
- Lamp - Park/Turn/Stop
- Motor - Engine Cooling Fan
- Motor - Running Board
