Connector End View (C1168) - INLINE
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C1168 | INLINE | 12C50812A699 | See Below | |||||

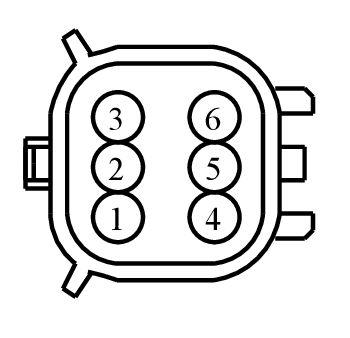

MALE
Harness
12C508

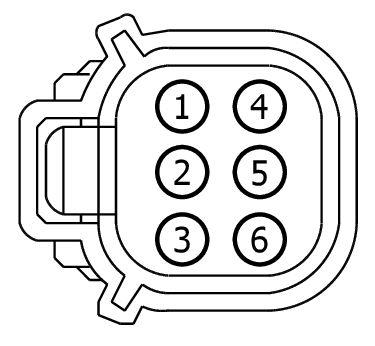

FEMALE
Harness
12A699
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 7U5T-14421-BA | EU2Z-14421-CA | 1.5 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VE716 (YE) | 18 | 7U5T-14421-BA | |||
| 2 | VE801 (VT-OG) | 18 | 7U5T-14421-BA | |||
| 3 | VE802 (BN-BU) | 18 | 7U5T-14421-BA | |||
| 4 | RE454 (YE-GN) | 18 | 7U5T-14421-BA | |||
| 5 | RE323 (WH-BN) | 18 | 7U5T-14421-BA | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VE716 (BK) | 18 | 7U5T-14421-BA | |||
| 2 | VE801 (BK) | 18 | 7U5T-14421-BA | |||
| 3 | VE802 (BK) | 18 | 7U5T-14421-BA | |||
| 4 | RE454 (BK) | 18 | 7U5T-14421-BA | |||
| 5 | RE323 (BK) | 18 | 7U5T-14421-BA | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1426
Service Part Number:
FU2Z-14S411-TA
Gauge:
16
Pin material:
Silver
Cavities:
6
Vehicle Uses:
- Camera - Reverse Park Aid
- Lamp - Park/Turn/Stop
- Sensor - Coolant Temperature
- Sensor - O2 (HEGO/ EGO)
Pigtail Kit Part Number WPT-1426
Service Part Number:
FU2Z-14S411-TA
Gauge:
16
Pin material:
Silver
Cavities:
6
Vehicle Uses:
- Camera - Reverse Park Aid
- Lamp - Park/Turn/Stop
- Sensor - Coolant Temperature
- Sensor - O2 (HEGO/ EGO)
