Connector End View (C1033) - INLINE
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C1033 | INLINE | 12C50814B485 | See Below | |||||

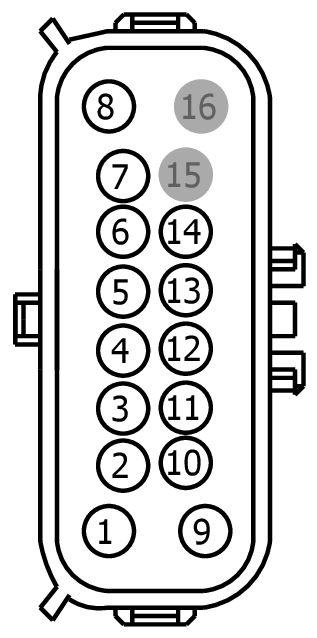

MALE
Harness
12C508

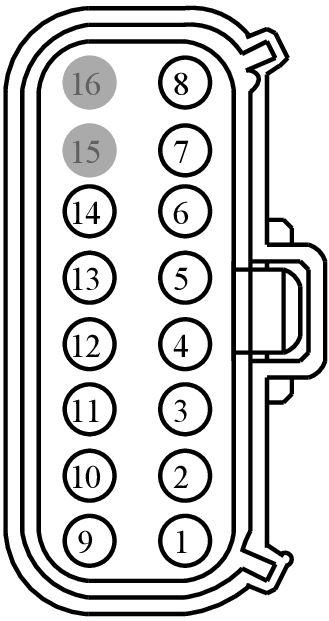

FEMALE
Harness
14B485
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 2L1T-14421-CA | EU2Z-14421-CA | 1.5 |
| BU5T-14421-HA | EU2Z-14421-CA | 1.5 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CE205 (GN-BU) | 16 | 2L1T-14421-CA | |||
| 2 | RE323 (WH-BN) | 18 | 2L1T-14421-CA | |||
| 3 | VE801 (VT-OG) | 18 | 2L1T-14421-CA | |||
| 4 | CE206 (GY-YE) | 16 | 2L1T-14421-CA | |||
| 5 | CE207 (VT-GY) | 16 | 2L1T-14421-CA | |||
| 6 | CE208 (YE-OG) | 16 | 2L1T-14421-CA | |||
| 7 | RE324 (BN-GN) | 18 | 2L1T-14421-CA | |||
| 8 | VE802 (BN-BU) | 18 | 2L1T-14421-CA | |||
| 9 | RE205 (YE-BU) | 16 | 2L1T-14421-CA | |||
| 10 | RE454 (YE-GN) | 20 | BU5T-14421-HA | |||
| 11 | LE238 (GY) | 20 | BU5T-14421-HA | |||
| 12 | RE206 (BU-OG) | 16 | 2L1T-14421-CA | |||
| 13 | RE207 (GN-VT) | 16 | 2L1T-14421-CA | |||
| 14 | RE208 (BU) | 16 | 2L1T-14421-CA | |||
| 15 | LE423 (GN-VT) | 20 | BU5T-14421-HA | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CE205 (GN-BU) | 28 | N/A | |||
| 2 | RE323 (WH-BN) | 20 | N/A | |||
| 3 | VE801 (VT-OG) | 20 | N/A | |||
| 4 | CE206 (GY-YE) | 18 | N/A | |||
| 5 | CE207 (VT-GY) | 18 | N/A | |||
| 6 | CE208 (YE-OG) | 18 | N/A | |||
| 7 | RE324 (BN-GN) | 20 | N/A | |||
| 8 | VE802 (BN-BU) | 20 | N/A | |||
| 9 | RE205 (YE-BU) | 18 | N/A | |||
| 10 | RE454 (YE-GN) | 20 | N/A | |||
| 11 | LE238 (GY) | 20 | N/A | |||
| 12 | RE206 (BU-OG) | 18 | N/A | |||
| 13 | RE207 (GN-VT) | 18 | N/A | |||
| 14 | RE208 (BU) | 18 | N/A | |||
| 15 | * | * | N/A | |||

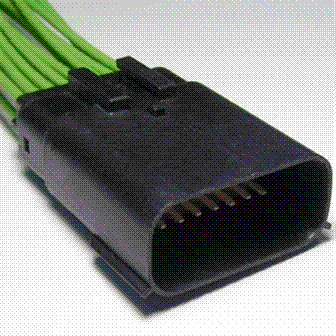

Available Pigtail Kits
Pigtail Kit Part Number WPT-1599
Service Part Number:
EU2Z-14S411-VB
Gauge:
16
Pin material:
Silver
Cavities:
16
Vehicle Uses:
- Connector - Inline
- Lamp - Park/Turn/Stop
- Mirror - Sideview
- Module - Heated Seat (driver)
- Module - Heated Seat (Passenger)
- Sensor - Knock
Pigtail Kit Part Number WPT-1404
Service Part Number:
EU2Z-14S411-VA
Gauge:
16
Pin material:
Silver
Cavities:
16
Vehicle Uses:
- Mating Connector WPT-1279
- Mirror - Sideview
Pigtail Kit Part Number WPT-1279
Service Part Number:
CU2Z-14S411-ADA
Gauge:
16
Pin material:
Silver
Cavities:
16
Vehicle Uses:
- Lamp - Headlamp - High/Low Beam
- Mating Connector WPT-1404
- Module - Heated Seat (driver)
- Module - Transfer Case Shift Control
