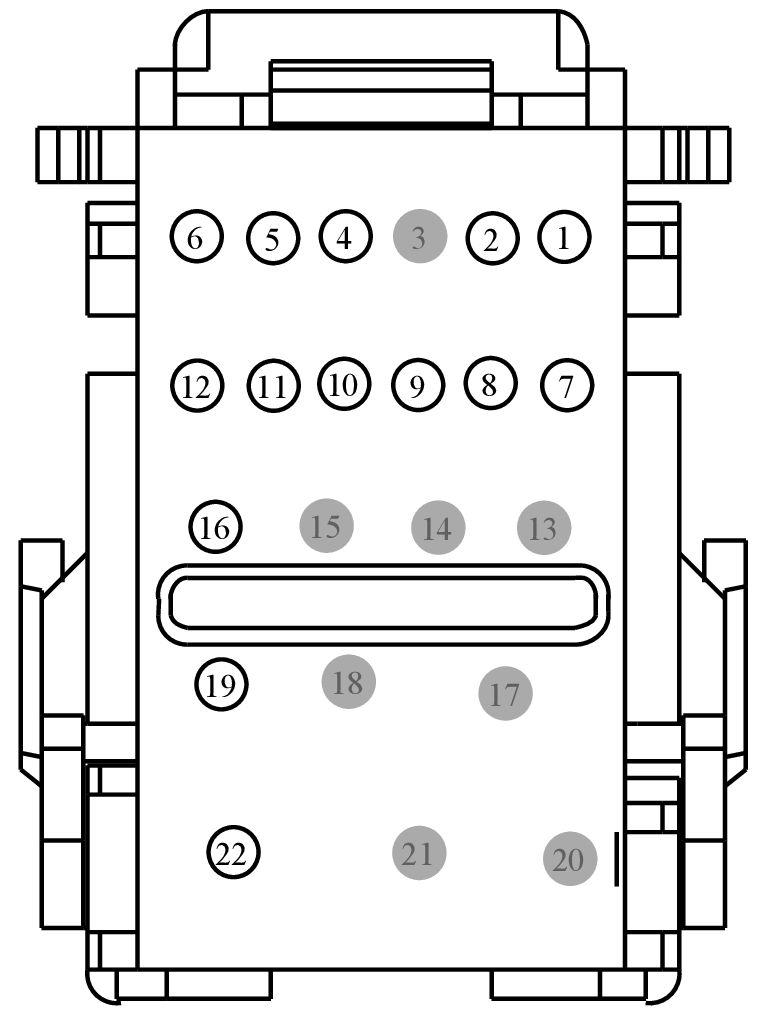

Connector End View (C2280H) - BODY CONTROL MODULE (BCM)
WARNING: This page is about a different car, the 2019 Ford SSV Plug-in Hybrid, 2019 Ford Police Responder Hybrid, and 2019 Ford Fusion. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C2280H | BODY CONTROL MODULE (BCM) | 14401 | part# N/A | Not Available | ||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14474-UA | DU2Z-14474-DA | 1.5 |
| F8VB-14474-AA | EU2Z-14474-AB | 2.8 |
| XF2T-14474-CA | EU2Z-14474-AA | 2.8 |
| F8VB-14474-BA | EU2Z-14474-AA | 2.8 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CCB08 (VT-WH) | 22 | SWITCH - BRAKE ON/OFF (BOO) NORMAL OPEN | BU5T-14474-UA | ||||
| 2 | CBP23 (BU-OG) | 22 | FUSE - 23 OR CIRCUIT BREAKER | MKZ | BU5T-14474-UA | |||
| 2 | CBP23 (BN-YE) | 22 | FUSE - 23 OR CIRCUIT BREAKER | Fusion | BU5T-14474-UA | |||
| 3 | * | * | Not Used | N/A | ||||
| 4 | CBP35 (YE-GY) | 18 | FUSE - 35 OR CIRCUIT BREAKER | 7C3T-14474-DA | ||||
| 5 | CBP20 (YE-VT) | 22 | FUSE - 20 OR CIRCUIT BREAKER | BU5T-14474-UA | ||||
| 6 | CBP21 (BU-GY) | 22 | FUSE - 21 OR CIRCUIT BREAKER | BU5T-14474-UA | ||||
| 7 | CBP35 (YE-GY) | 18 | FUSE - 35 OR CIRCUIT BREAKER | 7C3T-14474-DA | ||||
| 8 | SBP13 (GY-RD) | 22 | FUSE - 13 OR CIRCUIT BREAKER | BU5T-14474-UA | ||||
| 9 | SBP32 (BN-RD) | 20 | FUSE - 32 OR CIRCUIT BREAKER | MKZ | BU5T-14474-UA | |||
| 9 | SBP32 (VT-RD) | 20 | FUSE - 32 OR CIRCUIT BREAKER | Fusion | BU5T-14474-UA | |||
| 10 | SBP12 (GN-RD) | 20 | FUSE - 12 OR CIRCUIT BREAKER | BU5T-14474-UA | ||||
| 11 | SBP17 (RD) | 22 | FUSE - 17 OR CIRCUIT BREAKER | BU5T-14474-UA | ||||
| 12 | SBP18 (GY-OG) | 18 | FUSE - 18 OR CIRCUIT BREAKER | MKZ | 7C3T-14474-DA | |||
| 12 | SBP18 (YE-RD) | 22 | FUSE - 18 OR CIRCUIT BREAKER | Fusion | BU5T-14474-UA | |||
| 13 | * | * | Not Used | N/A | ||||
| 14 | * | * | Not Used | N/A | ||||
| 15 | * | * | Not Used | N/A | ||||
| 16 | CBP37 (WH) | 14 | FUSE - 37 OR CIRCUIT BREAKER | F8VB-14474-AA | ||||
| 17 | * | * | Not Used | N/A | ||||
| 18 | * | * | Not Used | N/A | ||||
| 19 | SBP15 (WH-RD) | 22 | FUSE - 15 OR CIRCUIT BREAKER | MKZ | XF2T-14474-CA | |||
| 19 | SBP15 (WH-RD) | 20 | FUSE - 15 OR CIRCUIT BREAKER | Fusion | F8VB-14474-BA | |||
| 20 | * | * | Not Used | N/A | ||||
| 21 | * | * | Not Used | N/A | ||||
| 22 | CBP33 (WH-BN) | 16 | FUSE - 33 OR CIRCUIT BREAKER | MKZ | DU5T-14474-TA | |||
| 22 | CBP33 (WH-BN) | 18 | FUSE - 33 OR CIRCUIT BREAKER | Fusion | DU5T-14474-TA | |||
