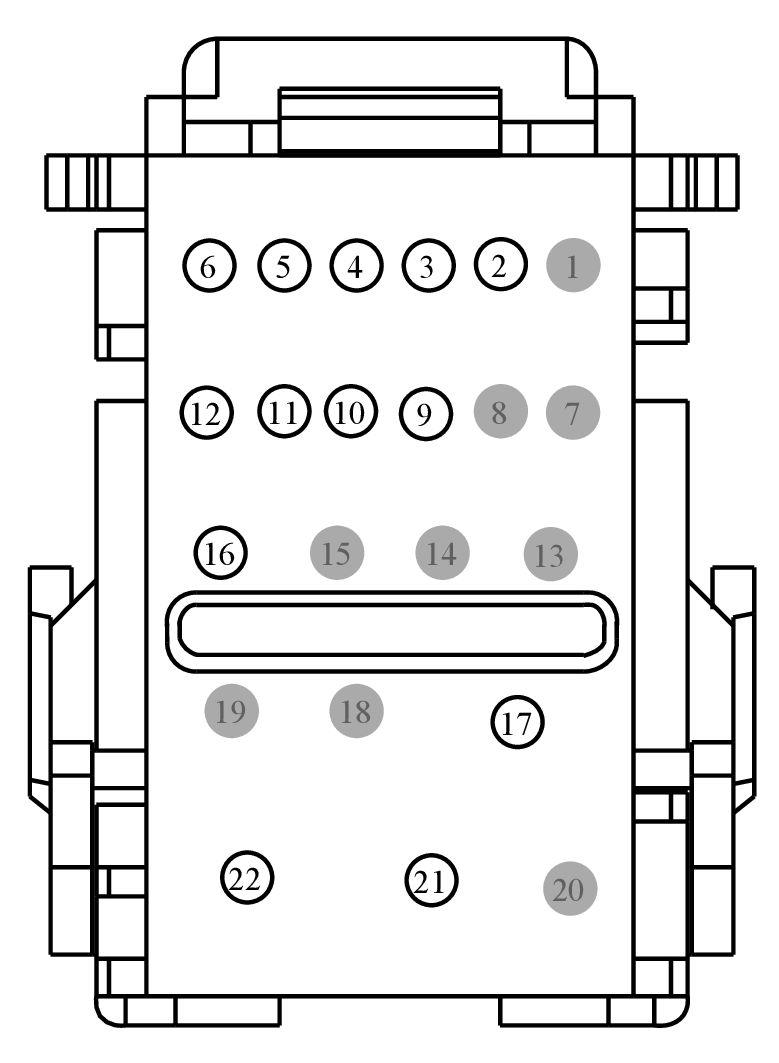

Connector End View (C2280B) - BODY CONTROL MODULE (BCM)
WARNING: This page is about a different car, the 2019 Ford SSV Plug-in Hybrid, 2019 Ford Police Responder Hybrid, and 2019 Ford Fusion. However, it is still accessible from the selected car via links, so may be relevant.
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C2280B | BODY CONTROL MODULE (BCM) | 12A581 | part# N/A | Not Available | ||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14474-BAA | Not Available | |
| BU5T-14474-UA | DU2Z-14474-DA | 1.5 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | * | * | Not Used | N/A | ||||
| 2 | CLF05 (BU-GN) | 20 | CTRL MOD. - BEAM LOW RIGHT | BU5T-14474-UA | ||||
| 3 | CLS05 (BU-GY) | 20 | CTRL MOD. - PARK LAMPS 1 | BU5T-14474-UA | ||||
| 4 | CLF04 (BN-BU) | 20 | CTRL MOD. - BEAM LOW LEFT | BU5T-14474-UA | ||||
| 5 | CLF34 (YE-OG) | 20 | CTRL MOD. - FOG LAMPS FRONT RIGHT OR COMMON | Fusion | BU5T-14474-UA | |||
| 5 | CLS07 (BN-YE) | 20 | CTRL MOD. - PARK FRONT RIGHT OR FRONT/REAR RIGHT | MKZ | BU5T-14474-UA | |||
| 6 | CLF03 (VT-OG) | 20 | CTRL MOD. - BEAM HIGH RIGHT | BU5T-14474-UA | ||||
| 7 | * | * | Not Used | N/A | ||||
| 8 | * | * | Not Used | N/A | ||||
| 9 | VDB05 (WH) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | BU5T-14474-UA | ||||
| 10 | VDB04 (WH-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | BU5T-14474-UA | ||||
| 11 | CLF02 (GY-BN) | 20 | CTRL MOD. - BEAM HIGH LEFT | BU5T-14474-UA | ||||
| 12 | CLF29 (BN) | 20 | CTRL MOD. - FOG LAMPS FRONT (LEFT) | Fusion | BU5T-14474-UA | |||
| 12 | CLS06 (BN-YE) | 20 | CTRL MOD. - PARK FRONT LEFT OR FRONT/REAR LEFT | MKZ | BU5T-14474-UA | |||
| 13 | * | * | Not Used | N/A | ||||
| 14 | * | * | Not Used | N/A | ||||
| 15 | * | * | Not Used | N/A | ||||
| 16 | CLN09 (YE-GN) | 20 | RELAY - BATTERY SAVER (E.G. SWITCH OFF INTERIOR LIGHTING) | BU5T-14474-BAA | ||||
| 17 | SBF03 (BU-RD) | 10 | FUSE - 3 | YF1T-14474-BA | ||||
| 18 | * | * | Not Used | N/A | ||||
| 19 | * | * | Not Used | N/A | ||||
| 20 | * | * | Not Used | N/A | ||||
| 21 | SBB67 (BU-RD) | 10 | FUSE - 67 OR CIRCUIT BREAKER | YF1T-14474-BA | ||||
| 22 | SBB62 (BN-RD) | 10 | FUSE - 62 OR CIRCUIT BREAKER | YF1T-14474-BA | ||||
