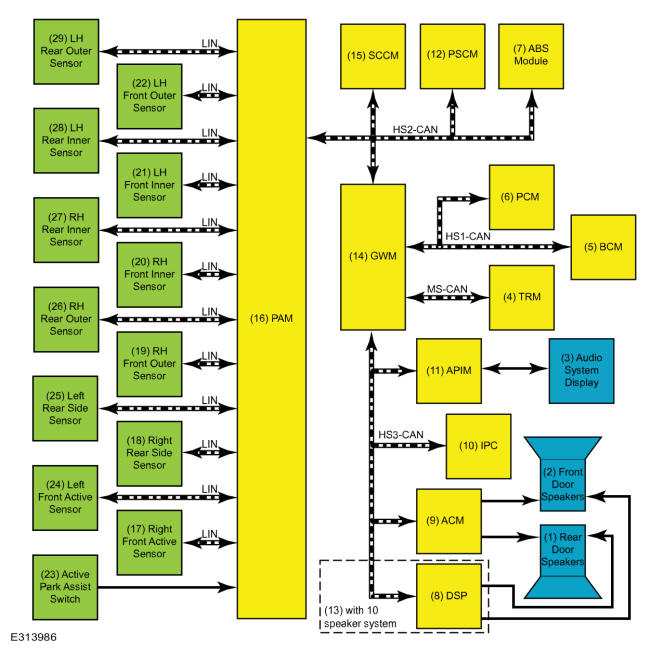

System Diagram
| Item | Description |
|---|---|
| 1 | Rear door speakers |
| 2 | Front door speakers |
| 3 | Audio system display |
| 4 | TRM |
| 5 | BCM |
| 6 | PCM |
| 7 | ABS module |
| 8 | DSP |
| 9 | ACM |
| 10 | IPC |
| 11 | APIM |
| 12 | PSCM |
| 13 | with 10 speaker system |
| 14 | GWM |
| 15 | SCCM |
| 16 | PAM |
| 17 | Right front active sensor |
| 18 | Right rear side sensor |
| 19 | RH front outer sensor |
| 20 | RH front inner sensor |
| 21 | LH front inner sensor |
| 22 | LH front outer sensor |
| 23 | Active park assist switch |
| 24 | Left front active sensor |
| 25 | Left rear side sensor |
| 26 | RH rear outer sensor |
| 27 | RH rear inner sensor |
| 28 | LH rear inner sensor |
| 29 | LH rear outer sensor |
