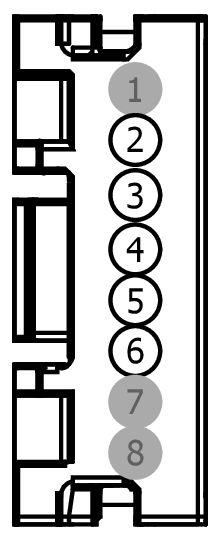

Connector End View C241 - PASSENGER AIR BAG DEACTIVATION (PAD) INDICATOR
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C241 | PASSENGER AIR BAG DEACTIVATION (PAD) INDICATOR | 14401 | part# N/A | Not Available | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | * | * | Not Used | N/A | ||||
| 2 | CR190 (GY-BN) | 22 | CTRL MOD. - INDICATOR PASSENGER AIR BAG DEACTIVATION # OFF | GU5T-14474-KA | ||||
| 3 | CR195 (YE-BU) | 22 | CTRL MOD. - EXTENDED POWER # OCCUPANT CLASSIFICATION MODULE POWER | GU5T-14474-KA | ||||
| 4 | CR189 (BU-OG) | 22 | CTRL MOD. - INDICATOR PASSENGER AIR BAG DEACTIVATION # ON | GU5T-14474-KA | ||||
| 5 | VLN04 (VT-GY) | 22 | CTRL MOD. - IP/SWITCH ILLUMINATION | GU5T-14474-KA | ||||
| 6 | GD214 (BK-BU) | 22 | GROUND - INSTRUMENT PANEL STRUCTURE | GU5T-14474-KA | ||||
| 7 | * | * | Not Used | N/A | ||||
| 8 | * | * | Not Used | N/A | ||||
