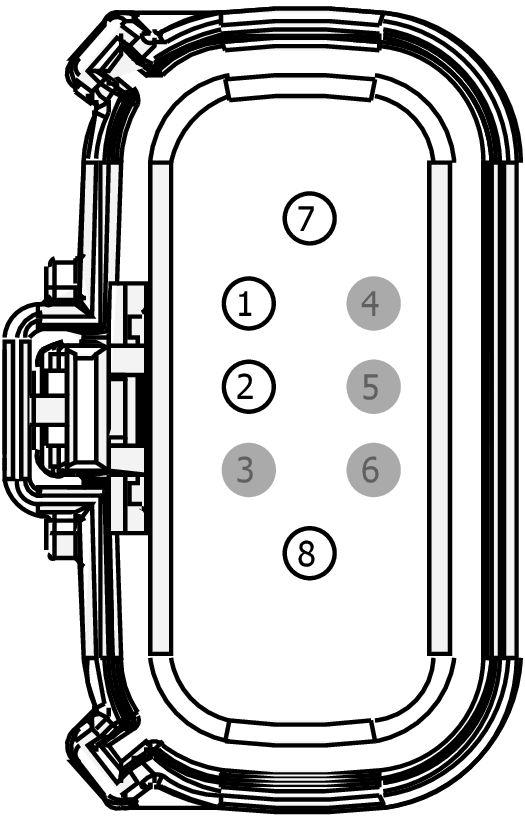

Connector End View (C1447) - AUXILIARY JUNCTION BOX (AJB)
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C1447 | AUXILIARY JUNCTION BOX (AJB) | 12A581 | part# N/A | Not Available | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CBK03 (GY) | 18 | FUSE - 3 OR CIRCUIT BREAKER (VPWR 3) | N/A | ||||
| 2 | GD120 (BK-GN) | 16 | GROUND - FENDER FRONT LEFT | N/A | ||||
| 3 | - () | * | Not Used | N/A | ||||
| 4 | - () | * | Not Used | N/A | ||||
| 5 | - () | * | Not Used | N/A | ||||
| 6 | - () | * | Not Used | N/A | ||||
| 7 | CBK03 (GY) | 8 | FUSE - 3 OR CIRCUIT BREAKER (VPWR 3) | N/A | ||||
| 8 | CBK03 (GY) | 10 | FUSE - 3 OR CIRCUIT BREAKER (VPWR 3) | N/A | ||||
