Connector End View (C922) - INLINE
Connector Viewer - 150
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C922 | INLINE | 14A00517C712 | See Below | |||||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14421-BAA | Not Available | |
| BU5T-14474-BAA | Not Available | |
| 8U5T-14474-BA | DU2Z-14474-CA | 0.64 |
| DU5T-14474-EAA | DU2Z-14474-CA | 0.64 |
| 9U5T-14474-XA | DU2Z-14474-CA | 0.64 |
| 9U5T-14421-BA | EU2Z-14421-BA | 0.64 |
| DU5T-14421-FA | EU2Z-14421-BA | 0.64 |

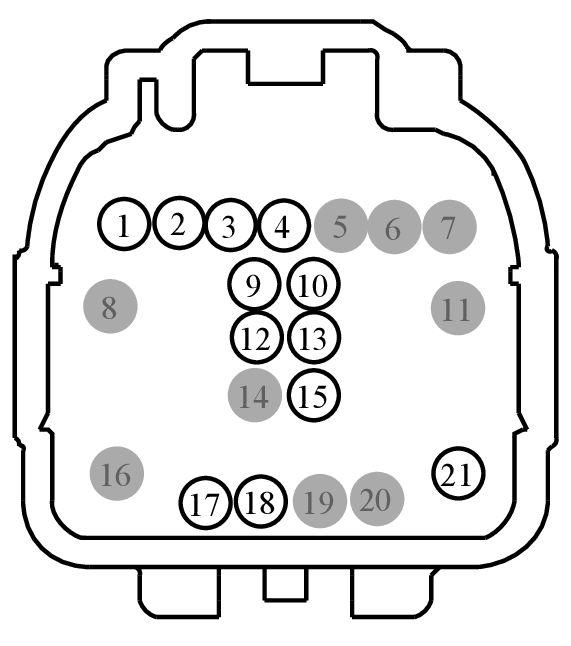

MALE
Harness
14A005
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CRD19 (VT-WH) | 22 | 9U5T-14421-BA | |||
| 2 | RRD19 (BN-VT) | 22 | 9U5T-14421-BA | |||
| 3 | VME99 (VT-OG) | 22 | 9U5T-14421-BA | |||
| 4 | RME99 (YE-GY) | 22 | 9U5T-14421-BA | |||
| 5 | * | * | N/A | |||
| 6 | * | * | N/A | |||
| 7 | * | * | N/A | |||
| 8 | * | * | N/A | |||
| 9 | CPR86 (GY-BN) | 22 | 9U5T-14421-BA | |||
| 10 | CPR31 (VT-BN) | 22 | 9U5T-14421-BA | |||
| 11 | * | * | N/A | |||
| 12 | CPR87 (VT) | 20 | 9U5T-14421-BA | |||
| 12 | CPR87 (VT) | 22 | 9U5T-14421-BA | |||
| 13 | CPR38 (WH-BU) | 22 | 9U5T-14421-BA | |||
| 14 | * | * | N/A | |||
| 15 | CPR40 (YE-OG) | 22 | 9U5T-14421-BA | |||
| 16 | * | * | N/A | |||
| 17 | VDB25 (GN) | 26 | DU5T-14421-FA | |||
| 18 | VDB26 (GY) | 26 | DU5T-14421-FA | |||
| 19 | * | * | N/A | |||
| 20 | * | * | N/A | |||
| 21 | GD383 (BK-WH) | 20 | BU5T-14421-BAA | |||

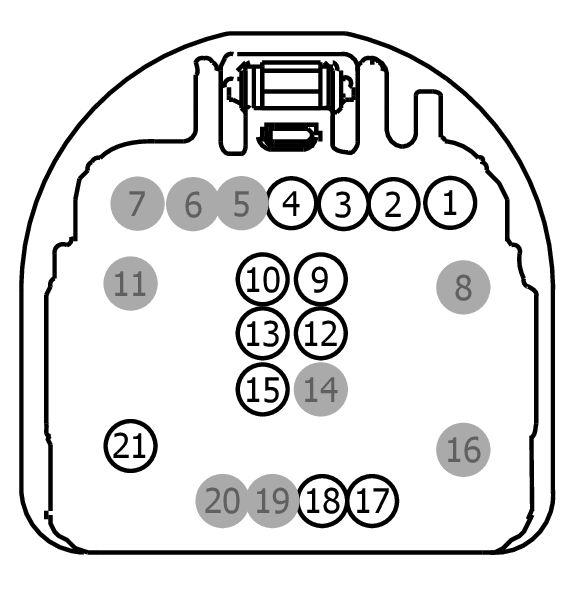

FEMALE
Harness
17C712
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CRD19 (VT-WH) | 22 | 8U5T-14474-BA | |||
| 2 | RRD19 (VT-WH) | 22 | 8U5T-14474-BA | |||
| 3 | VME99 (VT) | 26 | DU5T-14474-EAA | |||
| 4 | RME99 (YE) | 26 | 9U5T-14474-XA | |||
| 5 | * | * | N/A | |||
| 6 | * | * | N/A | |||
| 7 | * | * | N/A | |||
| 8 | * | * | N/A | |||
| 9 | CPR86 (GY-BN) | 22 | 8U5T-14474-BA | |||
| 10 | CPR31 (VT-BN) | 22 | 8U5T-14474-BA | |||
| 11 | * | * | N/A | |||
| 12 | CPR87 (VT) | 22 | 8U5T-14474-BA | |||
| 13 | CPR38 (WH-BU) | 22 | 8U5T-14474-BA | |||
| 14 | * | * | N/A | |||
| 15 | CPR40 (YE-OG) | 22 | 8U5T-14474-BA | |||
| 16 | * | * | N/A | |||
| 17 | VDB25 (GN-OG) | 22 | 8U5T-14474-BA | |||
| 18 | VDB26 (GY-BU) | 22 | 8U5T-14474-BA | |||
| 19 | * | * | N/A | |||
| 20 | * | * | N/A | |||
| 21 | GD383 (BK-WH) | 20 | BU5T-14474-BAA | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1463
Service Part Number:
GU2Z-14S411-GA
Gauge:
14 16 20
Pin material:
Tin & Silver
Cavities:
21
Vehicle Uses:
- Connector - Inline
Pigtail Kit Part Number WPT-1482
Service Part Number:
GU2Z-14S411-GB
Gauge:
14 16
Pin material:
Tin & Silver
Cavities:
21
Vehicle Uses:
- Connector - Inline
