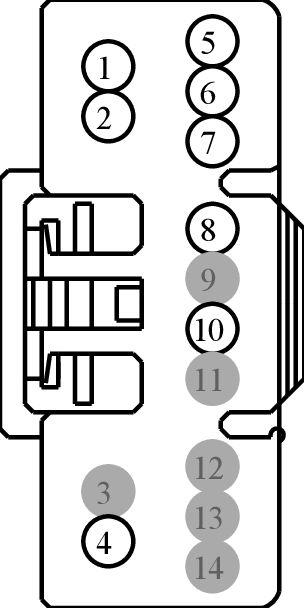

Connector End View (C921) - ROOF OPENING PANEL MODULE
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C921 | ROOF OPENING PANEL MODULE | 15C670 | part# N/A | See Below | ||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| *1F1T-14474-DA | Not Available | |
| 5F9T-14474-BA | Not Available | |
| 97BG-14474-BAA | DU2Z-14474-EA | 2.8 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | SBP27 (BU-RD) | 10 | FUSE - 27 OR CIRCUIT BREAKER | *1F1T-14474-DA | ||||
| 2 | CBP23 (BN-YE) | 22 | FUSE - 23 OR CIRCUIT BREAKER | 97BG-14474-BAA | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | GD382 (BK-GY) | 10 | GROUND - CROSS MEMBER MIDDLE DRIVER OR LEFT | *1F1T-14474-DA | ||||
| 5 | CPR31 (VT-BN) | 22 | SWITCH - MOON/SUN ROOF OPEN | 5F9T-14474-BA | ||||
| 6 | CPR40 (YE-OG) | 22 | SWITCH - MOON/SUN ROOF CLOSE | 5F9T-14474-BA | ||||
| 7 | CPR38 (WH-BU) | 22 | SWITCH - MOON/SUN ROOF TILT | 5F9T-14474-BA | ||||
| 8 | VMC05 (VT-OG) | 22 | CTRL MOD. - VEHICLE SPEED OUTPUT (VSOUT) | 5F9T-14474-BA | ||||
| 9 | * | * | Not Used | N/A | ||||
| 10 | CPW01 (BN-BU) | 22 | CTRL MOD. - POWER WINDOW GLOBAL SET + | 5F9T-14474-BA | ||||
| 11 | * | * | Not Used | N/A | ||||
| 12 | * | * | Not Used | N/A | ||||
| 13 | * | * | Not Used | N/A | ||||
| 14 | * | * | Not Used | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1622
Service Part Number:
LU2Z-14S411-AA
Gauge:
14 20
Pin material:
Tin (greased)
Cavities:
14
Vehicle Uses:
- Module - Power Moonroof
- Module - Running Board
- Switch - Moon Roof/Sun Roof
