Connector End View (C913) - INLINE
Connector Viewer - 150
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C913 | INLINE | 14A00514335 | See Below | |||||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14474-BAA | Not Available | |
| 9U5T-14421-BA | EU2Z-14421-BA | 0.64 |
| 9U5T-14421-ZA | EU2Z-14421-BA | 0.64 |
| 2L1T-14421-BA | EU2Z-14421-CA | 1.5 |
| 8U5T-14421-EA | EU2Z-14421-DA | 2.8 |
| DU5T-14421-FA | EU2Z-14421-BA | 0.64 |
| 8U5T-14474-BA | DU2Z-14474-CA | 0.64 |
| 9U5T-14474-XA | DU2Z-14474-CA | 0.64 |
| BU5T-14474-UA | DU2Z-14474-DA | 1.5 |

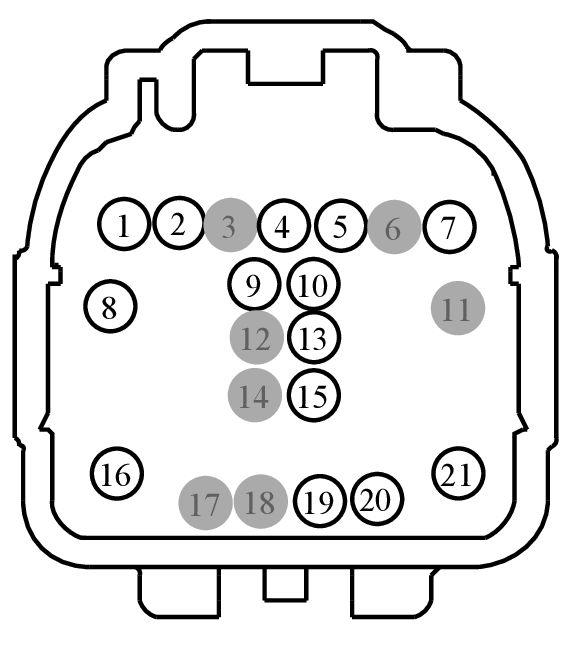

MALE
Harness
14A005
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VLN04 (VT-GY) | 22 | 9U5T-14421-BA | |||
| 2 | SBP32 (VT-RD) | 20 | 9U5T-14421-BA | |||
| 3 | * | * | N/A | |||
| 4 | VMM23 (BN) | 26 | 9U5T-14421-ZA | |||
| 5 | RMM23 (GN) | 26 | 9U5T-14421-ZA | |||
| 5 | RMM23 (WH) | 26 | 9U5T-14421-ZA | |||
| 6 | * | * | N/A | |||
| 7 | GD382 (BK-GY) | 22 | 9U5T-14421-BA | |||
| 8 | VLN33 (GY-VT) | 22 | 2L1T-14421-BA | |||
| 9 | VPL56 (BU-GY) | 22 | 9U5T-14421-BA | |||
| 10 | CPR31 (VT) | 26 | 9U5T-14421-ZA | |||
| 10 | CPR31 (VT-WH) | 26 | 9U5T-14421-ZA | |||
| 11 | * | * | N/A | |||
| 12 | * | * | N/A | |||
| 13 | CPR38 (BU) | 26 | 9U5T-14421-ZA | |||
| 13 | CPR38 (WH) | 26 | 9U5T-14421-ZA | |||
| 14 | * | * | N/A | |||
| 15 | CPR40 (OG) | 26 | 9U5T-14421-ZA | |||
| 15 | CPR40 (YE) | 26 | 9U5T-14421-ZA | |||
| 16 | CLN09 (YE-GN) | 22 | 8U5T-14421-EA | |||
| 17 | * | * | N/A | |||
| 18 | * | * | N/A | |||
| 19 | VDB06 (GY) | 26 | DU5T-14421-FA | |||
| 20 | VDB07 (VT) | 26 | DU5T-14421-FA | |||
| 21 | GD382 (BK-GY) | 22 | 8U5T-14421-EA | |||

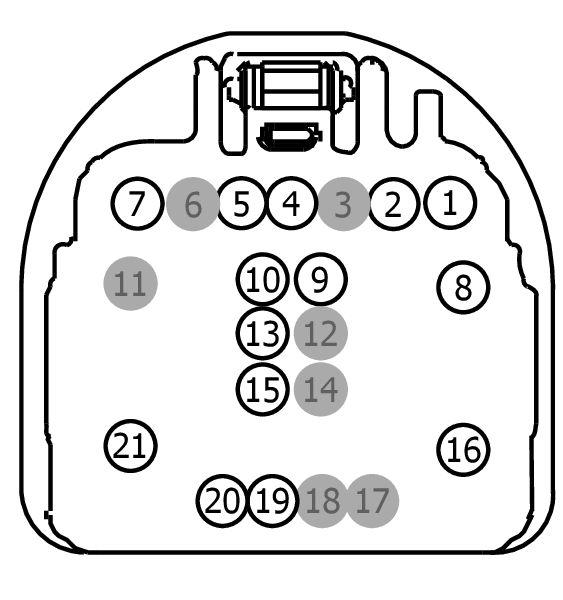

FEMALE
Harness
14335
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VLN04 (VT-GY) | 22 | 8U5T-14474-BA | |||
| 2 | SBP32 (VT-RD) | 22 | 8U5T-14474-BA | |||
| 3 | * | * | N/A | |||
| 4 | VMM23 (BN-VT) | 22 | 8U5T-14474-BA | |||
| 5 | RMM23 (WH-GN) | 22 | 8U5T-14474-BA | |||
| 6 | * | * | N/A | |||
| 7 | GD382 (BK) | 26 | 9U5T-14474-XA | |||
| 8 | VLN33 (GY-VT) | 22 | BU5T-14474-UA | |||
| 9 | VPL56 (BU) | 26 | 9U5T-14474-XA | |||
| 10 | CPR31 (VT-BN) | 22 | 8U5T-14474-BA | |||
| 11 | * | * | N/A | |||
| 12 | * | * | N/A | |||
| 13 | CPR38 (WH-BU) | 22 | 8U5T-14474-BA | |||
| 14 | * | * | N/A | |||
| 15 | CPR40 (YE-OG) | 22 | 8U5T-14474-BA | |||
| 16 | CLN09 (YE-GN) | 22 | BU5T-14474-BAA | |||
| 17 | * | * | N/A | |||
| 18 | * | * | N/A | |||
| 19 | VDB06 (GY) | 26 | 9U5T-14474-XA | |||
| 20 | VDB07 (VT) | 26 | 9U5T-14474-XA | |||
| 21 | GD382 (BK-GY) | 22 | BU5T-14474-BAA | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1463
Service Part Number:
GU2Z-14S411-GA
Gauge:
14 16 20
Pin material:
Tin & Silver
Cavities:
21
Vehicle Uses:
- Connector - Inline
Pigtail Kit Part Number WPT-1482
Service Part Number:
GU2Z-14S411-GB
Gauge:
14 16
Pin material:
Tin & Silver
Cavities:
21
Vehicle Uses:
- Connector - Inline
