Connector End View (C900) - INLINE
Connector Viewer - 150
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C900 | INLINE | 14A00517C712 | See Below | |||||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14474-BAA | Not Available | |
| 7C37-14474-CA | Not Available | |
| 9U5T-14421-BA | EU2Z-14421-BA | 0.64 |
| 9U5T-14421-ZA | EU2Z-14421-BA | 0.64 |
| 9U5T-14421-CA | EU2Z-14421-BA | 0.64 |
| 2L1T-14421-DA | EU2Z-14421-CA | 1.5 |
| 2L1T-14421-BA | EU2Z-14421-CA | 1.5 |
| 2L1T-14421-CA | EU2Z-14421-CA | 1.5 |
| 8U5T-14421-EA | EU2Z-14421-DA | 2.8 |
| 8U5T-14421-DA | EU2Z-14421-DA | 2.8 |
| 8U5T-14474-BA | DU2Z-14474-CA | 0.64 |
| 9U5T-14474-XA | DU2Z-14474-CA | 0.64 |
| 7C3T-14474-CA | DU2Z-14474-DA | 1.5 |
| BU5T-14474-UA | DU2Z-14474-DA | 1.5 |
| XF2T-14474-CA | EU2Z-14474-AA | 2.8 |

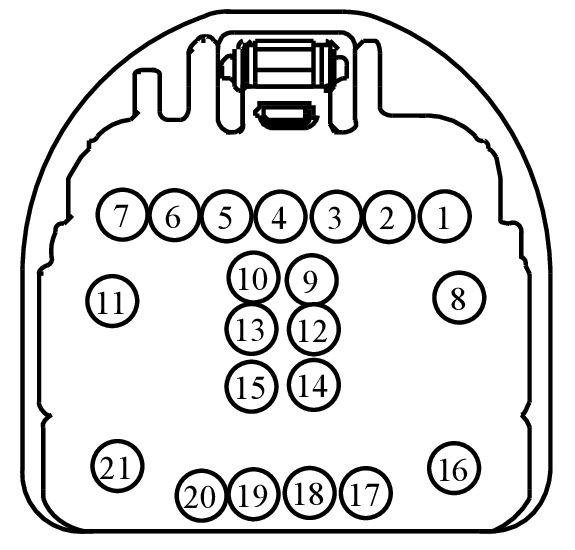

MALE
Harness
14A005
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CRD19 (VT-WH) | 22 | 9U5T-14421-BA | |||
| 1 | VLN04 (VT-GY) | 22 | 9U5T-14421-BA | |||
| 2 | RRD19 (BN-VT) | 22 | 9U5T-14421-BA | |||
| 2 | VMEA0 (BU-GN) | 22 | 9U5T-14421-BA | |||
| 3 | RMEA0 (WH-OG) | 22 | 9U5T-14421-BA | |||
| 3 | VDB27 (VT-GN) | 22 | 9U5T-14421-BA | |||
| 4 | VME57 (YE) | 26 | 9U5T-14421-ZA | |||
| 4 | VME57 (YE-VT) | 22 | 9U5T-14421-BA | |||
| 5 | RME57 (BU) | 26 | 9U5T-14421-ZA | |||
| 5 | RME57 (BU-BN) | 22 | 9U5T-14421-BA | |||
| 6 | VDN05 (YE-GY) | 22 | 9U5T-14421-BA | |||
| 6 | VMEA0 (BU) | 26 | 9U5T-14421-ZA | |||
| 6 | VMEA0 (GN) | 26 | 9U5T-14421-ZA | |||
| 7 | CRW13 (GN) | 18 | 9U5T-14421-CA | |||
| 7 | RMEA0 (OG) | 26 | 9U5T-14421-ZA | |||
| 7 | RMEA0 (WH) | 26 | 9U5T-14421-ZA | |||
| 8 | CBP36 (BU-BN) | 14 | 2L1T-14421-DA | |||
| 8 | CLN25 (GY-VT) | 22 | 2L1T-14421-BA | |||
| 9 | LRD12 (BU-GY) | 20 | 9U5T-14421-BA | |||
| 9 | VDB28 (GY-VT) | 22 | 9U5T-14421-BA | |||
| 10 | VDB27 (VT-GN) | 22 | 9U5T-14421-BA | |||
| 10 | VDN05 (YE-GY) | 22 | 9U5T-14421-BA | |||
| 11 | CBP36 (BU-BN) | 20 | 2L1T-14421-BA | |||
| 11 | GD383 (BK-WH) | 16 | 2L1T-14421-CA | |||
| 12 | VDB25 (GN) | 26 | 9U5T-14421-ZA | |||
| 12 | VDB25 (GN-WH) | 26 | 9U5T-14421-ZA | |||
| 13 | VDB26 (GY) | 26 | 9U5T-14421-ZA | |||
| 13 | VDB28 (GY-VT) | 22 | 9U5T-14421-BA | |||
| 14 | VME99 (VT) | 26 | 9U5T-14421-ZA | |||
| 14 | VME99 (VT-OG) | 22 | 9U5T-14421-BA | |||
| 15 | RME99 (YE) | 26 | 9U5T-14421-ZA | |||
| 15 | RME99 (YE-GY) | 22 | 9U5T-14421-BA | |||
| 15 | RRD12 (BN) | 20 | 9U5T-14421-BA | |||
| 16 | CLN09 (YE-GN) | 22 | 8U5T-14421-EA | |||
| 16 | CRW13 (GN) | 20 | 8U5T-14421-DA | |||
| 17 | VDB25 (GN) | 26 | 9U5T-14421-ZA | |||
| 17 | VMM23 (BN) | 26 | 9U5T-14421-ZA | |||
| 18 | RMM23 (WH) | 26 | 9U5T-14421-ZA | |||
| 18 | VDB26 (GY) | 26 | 9U5T-14421-ZA | |||
| 19 | CLS28 (BU-WH) | 20 | 9U5T-14421-BA | |||
| 19 | LRD12 (BU-GY) | 22 | 9U5T-14421-BA | |||
| 20 | RRD12 (BN) | 22 | 9U5T-14421-BA | |||
| 21 | CLS28 (BU-WH) | 22 | 8U5T-14421-EA | |||
| 21 | GD383 (BK-WH) | 16 | 8U5T-14421-DA | |||

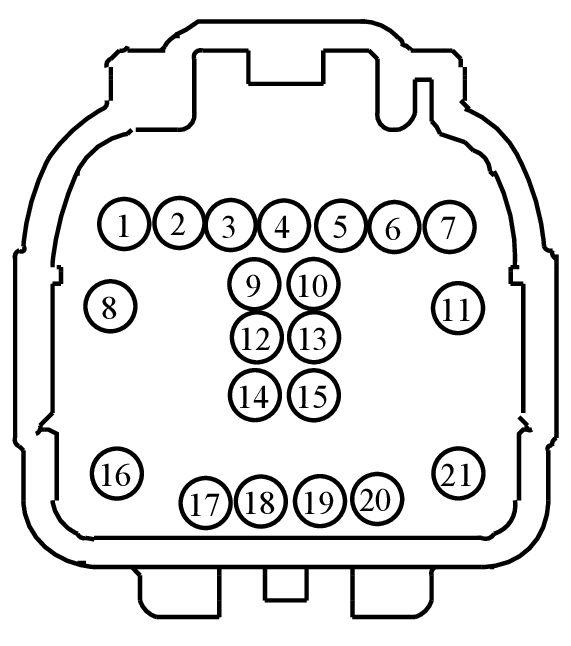

FEMALE
Harness
17C712
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CRD19 (VT-WH) | 22 | 8U5T-14474-BA | |||
| 1 | VLN04 (VT-GY) | 22 | 8U5T-14474-BA | |||
| 2 | RRD19 (BN-VT) | 22 | 8U5T-14474-BA | |||
| 2 | VMEA0 (BU) | 26 | 9U5T-14474-XA | |||
| 3 | RMEA0 (WH) | 26 | 9U5T-14474-XA | |||
| 3 | VDB27 (VT-GN) | 22 | 8U5T-14474-BA | |||
| 4 | VME57 (VT) | 26 | 9U5T-14474-XA | |||
| 5 | RME57 (BU) | 26 | 9U5T-14474-XA | |||
| 6 | VDN05 (YE-GY) | 22 | 8U5T-14474-BA | |||
| 6 | VMEA0 (BU) | 26 | 9U5T-14474-XA | |||
| 7 | CRW13 (GN) | 20 | 8U5T-14474-BA | |||
| 7 | RMEA0 (WH) | 26 | 9U5T-14474-XA | |||
| 8 | CBP36 (BU-BN) | 20 | 7C37-14474-CA | |||
| 8 | CBP36 (YE-GY) | 20 | 7C3T-14474-CA | |||
| 8 | CLN25 (VT) | 22 | 7C3T-14474-CA | |||
| 8 | VLN33 (GY-VT) | 22 | BU5T-14474-UA | |||
| 9 | LRD12 (BU) | 26 | 9U5T-14474-XA | |||
| 9 | LRD12 (BU-GY) | 22 | 8U5T-14474-BA | |||
| 9 | VDB28 (GY-VT) | 22 | 8U5T-14474-BA | |||
| 10 | VDB27 (GN-VT) | 22 | 8U5T-14474-BA | |||
| 10 | VDB27 (VT-GN) | 22 | 8U5T-14474-BA | |||
| 10 | VDN05 (YE) | 22 | 8U5T-14474-BA | |||
| 10 | VDN05 (YE-GY) | 22 | 8U5T-14474-BA | |||
| 11 | CBP36 (YE-GY) | 20 | 7C3T-14474-CA | |||
| 11 | GD383 (BK-WH) | 20 | 7C3T-14474-CA | |||
| 12 | VDB25 (GN) | 26 | 9U5T-14474-XA | |||
| 12 | VDB25 (GN-OG) | 22 | 8U5T-14474-BA | |||
| 13 | VDB26 (GY) | 26 | 9U5T-14474-XA | |||
| 13 | VDB26 (GY-BU) | 22 | 8U5T-14474-BA | |||
| 13 | VDB28 (VT-GY) | 22 | 8U5T-14474-BA | |||
| 14 | VME99 (VT) | 26 | 9U5T-14474-XA | |||
| 15 | RME99 (YE) | 26 | 9U5T-14474-XA | |||
| 15 | RRD12 (BN) | 22 | 8U5T-14474-BA | |||
| 15 | RRD12 (BN) | 26 | 9U5T-14474-XA | |||
| 16 | CLN09 (YE-GN) | 22 | BU5T-14474-BAA | |||
| 16 | CRW13 (GN) | 20 | BU5T-14474-BAA | |||
| 17 | VDB25 (GN) | 26 | 9U5T-14474-XA | |||
| 17 | VDB25 (GN-OG) | 22 | 8U5T-14474-BA | |||
| 17 | VMM23 (BN-VT) | 22 | 8U5T-14474-BA | |||
| 18 | RMM23 (WH-GN) | 22 | 8U5T-14474-BA | |||
| 18 | VDB26 (GY) | 26 | 9U5T-14474-XA | |||
| 18 | VDB26 (GY-BU) | 22 | 8U5T-14474-BA | |||
| 19 | CLS28 (BU-WH) | 22 | 8U5T-14474-BA | |||
| 19 | LRD12 (BU) | 26 | 9U5T-14474-XA | |||
| 19 | LRD12 (BU-BN) | 22 | 8U5T-14474-BA | |||
| 19 | LRD12 (BU-GY) | 22 | 8U5T-14474-BA | |||
| 20 | RRD12 (BN) | 22 | 8U5T-14474-BA | |||
| 20 | RRD12 (BN) | 26 | 9U5T-14474-XA | |||
| 21 | CLS28 (BU-WH) | 22 | XF2T-14474-CA | |||
| 21 | GD383 (BK-WH) | 22 | BU5T-14474-BAA | |||
| 21 | GD383 (BK-WH) | 22 | BU5T-14474-BAA | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1561
Service Part Number:
JU2Z-14S411-ARA
Gauge:
14 16 20
Pin material:
Tin
Cavities:
21
Vehicle Uses:
- Connector - Inline
Pigtail Kit Part Number WPT-1425
Service Part Number:
FU2Z-14S411-RA
Gauge:
14 16 20
Pin material:
Tin & Silver
Cavities:
21
Vehicle Uses:
- Connector - Inline
Pigtail Kit Part Number WPT-1559
Service Part Number:
FU2Z-14S411-RB
Gauge:
14 16 20
Pin material:
Tin & Silver
Cavities:
21
Vehicle Uses:
- Connector - Inline
