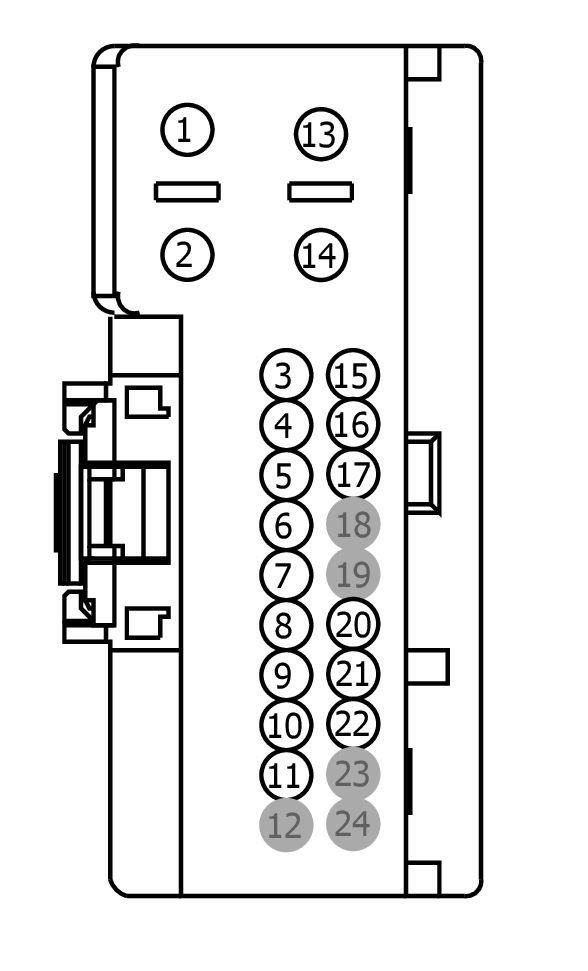

Connector End View (C652A) - PASSENGER DOOR MODULE (PDM)
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C652A | PASSENGER DOOR MODULE (PDM) | 14630 | part# N/A | See Below | ||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| XF2T-14474-BA | EU2Z-14474-AA | 2.8 |
| 9U5T-14474-XA | DU2Z-14474-CA | 0.64 |
| 8U5T-14474-BA | DU2Z-14474-CA | 0.64 |
| F8VB-14474-AA | EU2Z-14474-AB | 2.8 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | SBP26 (YE-RD) | 10 | FUSE - 26 OR CIRCUIT BREAKER | XF2T-14474-BA | ||||
| 2 | GD383 (BK-WH) | 10 | GROUND - CROSS MEMBER MIDDLE PASSENGER OR RIGHT | XF2T-14474-BA | ||||
| 3 | CPL88 (VT) | 26 | CTRL MOD. - DOOR LOCK # LOCK STATUS INDICATOR PASSENGER | 9U5T-14474-XA | ||||
| 4 | CLS26 (BU-WH) | 26 | CTRL MOD. - TURN LAMP RIGHT MIRROR + | MKZ | 9U5T-14474-XA | |||
| 4 | CLS26 (GY) | 22 | CTRL MOD. - TURN LAMP RIGHT MIRROR + | Fusion | 8U5T-14474-BA | |||
| 5 | VDN10 (BN) | 22 | CTRL MOD. - LIN BUS # PASSENGER OR RIGHT HAND DOOR MODULE [OBSOLETE - REPLACED BY VPLA6] | Fusion | 8U5T-14474-BA | |||
| 5 | VDN10 (BN-VT) | 22 | CTRL MOD. - LIN BUS # PASSENGER OR RIGHT HAND DOOR MODULE [OBSOLETE - REPLACED BY VPLA6] | MKZ | 8U5T-14474-BA | |||
| 6 | VDB07 (VT) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW | Fusion | 8U5T-14474-BA | |||
| 6 | VDB07 (VT-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW | MKZ | 8U5T-14474-BA | |||
| 7 | VDB06 (GY) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH | Fusion | 8U5T-14474-BA | |||
| 7 | VDB06 (GY-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH | MKZ | 8U5T-14474-BA | |||
| 8 | CPW20 (OG) | 26 | SWITCH - POWER WINDOW FRONT PASSENGER # UP | Fusion | 9U5T-14474-XA | |||
| 8 | CPW20 (WH-RD) | 26 | SWITCH - POWER WINDOW FRONT PASSENGER # UP | MKZ | 9U5T-14474-XA | |||
| 9 | CPW19 (VT) | 26 | SWITCH - POWER WINDOW FRONT PASSENGER # DOWN | MKZ | 9U5T-14474-XA | |||
| 9 | CPW19 (VT-WH) | 26 | SWITCH - POWER WINDOW FRONT PASSENGER # DOWN | Fusion | 9U5T-14474-XA | |||
| 10 | CPL16 (YE) | 26 | SWITCH - TRIM DOOR LOCK PASSENGER # UNLOCK | Fusion | 9U5T-14474-XA | |||
| 10 | CPL16 (YE-GN) | 26 | SWITCH - TRIM DOOR LOCK PASSENGER # UNLOCK | MKZ | 9U5T-14474-XA | |||
| 11 | VPW45 (GN-WH) | 22 | CTRL MOD. - WINDOW MOTOR PASSENGER # HALL EFFECT SENSOR 2 (UP IF LEAD) | 8U5T-14474-BA | ||||
| 12 | * | * | Not Used | N/A | ||||
| 13 | CPW41 (GY-YE) | 12 | CTRL MOD. - WINDOW MOTOR FRONT PASSENGER # DOWN (IF POSITIVE) | F8VB-14474-AA | ||||
| 14 | CPW40 (WH) | 12 | CTRL MOD. - WINDOW MOTOR FRONT PASSENGER # UP (IF POSITIVE) | F8VB-14474-AA | ||||
| 15 | CPL78 (VT-WH) | 26 | CTRL MOD. - DOOR LOCK # SWITCH TRIM DOOR LOCK PASSENGER ILLUMINATION | MKZ | 9U5T-14474-XA | |||
| 15 | CPL78 (WH) | 26 | CTRL MOD. - DOOR LOCK # SWITCH TRIM DOOR LOCK PASSENGER ILLUMINATION | Fusion | 9U5T-14474-XA | |||
| 16 | LPW42 (VT-GY) | 22 | CTRL MOD. - WINDOW MOTOR PASSENGER # SENSORS | 8U5T-14474-BA | ||||
| 17 | RPW05 (GN-BN) | 22 | CTRL MOD. - POWER WINDOW SWITCH FRONT PASSENGER RETURN | 8U5T-14474-BA | ||||
| 18 | * | * | Not Used | N/A | ||||
| 19 | * | * | Not Used | N/A | ||||
| 20 | CPL15 (BU) | 26 | SWITCH - TRIM DOOR LOCK PASSENGER # LOCK | 9U5T-14474-XA | ||||
| 21 | VPW44 (BU-OG) | 22 | CTRL MOD. - WINDOW MOTOR PASSENGER # HALL EFFECT SENSOR 1 (DOWN IF LEAD) | 8U5T-14474-BA | ||||
| 22 | RPW43 (YE-GN) | 22 | CTRL MOD. - WINDOW MOTOR PASSENGER # SENSORS | 8U5T-14474-BA | ||||
| 23 | * | * | Not Used | N/A | ||||
| 24 | * | * | Not Used | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1617
Service Part Number:
KU2Z-14S411-ZA
Gauge:
14 20
Pin material:
Tin (Greased) & Silver
Cavities:
24
Vehicle Uses:
- Module - Adjustable Pedal Memory
- Module - Driver Door
- Module - Liftgate
- Module - Passenger Door
- Module - Power Steering
