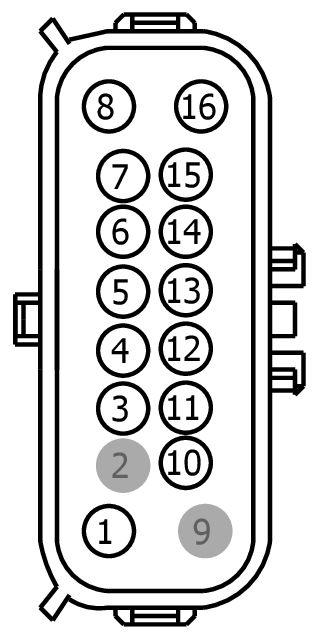

Connector End View (C626) - EXTERIOR MIRROR RH
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C626 | EXTERIOR MIRROR RH | 14630 | part# N/A | See Below | ||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14421-HA | EU2Z-14421-CA | 1.5 |
| DU5T-14421-CB | EU2Z-14421-AA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CRD14 (WH) | 22 | CTRL MOD. - HEATER MIRROR RIGHT | BU5T-14421-HA | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | CPM34 (WH-BN) | 22 | CTRL MOD. - RIGHT MIRROR FOLD OUT (DRV) | BU5T-14421-HA | ||||
| 4 | RPM08 (GN-WH) | 22 | CTRL MOD. - RIGHT MIRROR RETURN | BU5T-14421-HA | ||||
| 5 | CRB07 (BN) | 22 | CTRL MOD. - BLINDSPOT WARNING # LED MIRROR RIGHT OR PASSENGER + | BU5T-14421-HA | ||||
| 6 | CPM33 (VT) | 22 | CTRL MOD. - RIGHT MIRROR RIGHT | BU5T-14421-HA | ||||
| 6 | CPM33 (WH-VT) | 22 | CTRL MOD. - RIGHT MIRROR RIGHT | BU5T-14421-HA | ||||
| 7 | CPM40 (WH-OG) | 22 | CTRL MOD. - RIGHT MIRROR FOLD OUT | DU5T-14421-CB | ||||
| 8 | GD383 (BK-WH) | 22 | GROUND - CROSS MEMBER MIDDLE PASSENGER OR RIGHT | DU5T-14421-CB | ||||
| 9 | * | * | Not Used | N/A | ||||
| 10 | CLS26 (GY) | 22 | CTRL MOD. - TURN LAMP RIGHT MIRROR + | BU5T-14421-HA | ||||
| 11 | CLN32 (YE) | 22 | CTRL MOD. - PUDDLE LAMP RIGHT | BU5T-14421-HA | ||||
| 12 | LPM12 (BU) | 22 | CTRL MOD. - SENSORS MIRROR POSITION (RIGHT) + | BU5T-14421-HA | ||||
| 13 | VPM37 (BU-OG) | 22 | SENSOR - RIGHT MIRROR POSITION # HORIZONTAL | BU5T-14421-HA | ||||
| 14 | VPM38 (BN-YE) | 22 | SENSOR - RIGHT MIRROR POSITION # VERTICAL | BU5T-14421-HA | ||||
| 15 | RRB07 (YE-BU) | 22 | CTRL MOD. - BLINDSPOT WARNING # LED MIRROR RIGHT OR PASSENGER - | BU5T-14421-HA | ||||
| 16 | CPM07 (BN-WH) | 22 | CTRL MOD. - RIGHT MIRROR FOLD IN | BU5T-14421-HA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1599
Service Part Number:
EU2Z-14S411-VB
Gauge:
16
Pin material:
Silver
Cavities:
16
Vehicle Uses:
- Connector - Inline
- Lamp - Park/Turn/Stop
- Mirror - Sideview
- Module - Heated Seat (driver)
- Module - Heated Seat (Passenger)
- Sensor - Knock
Pigtail Kit Part Number WPT-1404
Service Part Number:
EU2Z-14S411-VA
Gauge:
16
Pin material:
Silver
Cavities:
16
Vehicle Uses:
- Mating Connector WPT-1279
- Mirror - Sideview
