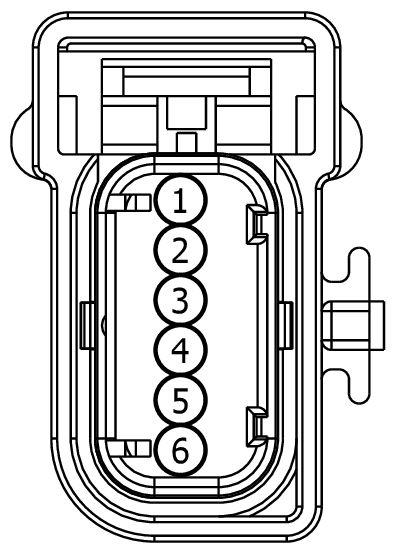

Connector End View (C597) - KEYLESS ENTRY KEYPAD
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C597 | KEYLESS ENTRY KEYPAD | 14631 | part# N/A | See Below | ||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 8U5T-14474-BA | DU2Z-14474-CA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | SBP10 (RD) | 22 | FUSE - 10 OR CIRCUIT BREAKER | Fusion | 8U5T-14474-BA | |||
| 1 | SBP10 (YE-RD) | 22 | FUSE - 10 OR CIRCUIT BREAKER | MKZ | 8U5T-14474-BA | |||
| 2 | CPK28 (WH) | 22 | CTRL MOD. - SWITCH KEYLESS KEYPAD ILLUMINATION | Fusion | 8U5T-14474-BA | |||
| 2 | CPK28 (WH-GN) | 22 | CTRL MOD. - SWITCH KEYLESS KEYPAD ILLUMINATION | MKZ | 8U5T-14474-BA | |||
| 3 | CPK29 (GY) | 22 | SWITCH - KEYLESS KEYPAD LINE A | Fusion | 8U5T-14474-BA | |||
| 3 | CPK29 (GY-BU) | 22 | SWITCH - KEYLESS KEYPAD LINE A | MKZ | 8U5T-14474-BA | |||
| 4 | CPK30 (VT-GN) | 22 | SWITCH - KEYLESS KEYPAD LINE B | 8U5T-14474-BA | ||||
| 5 | CPK31 (YE) | 22 | SWITCH - KEYLESS KEYPAD LINE C | Fusion | 8U5T-14474-BA | |||
| 5 | CPK31 (YE-GN) | 22 | SWITCH - KEYLESS KEYPAD LINE C | MKZ | 8U5T-14474-BA | |||
| 6 | GD382 (BK) | 22 | GROUND - CROSS MEMBER MIDDLE DRIVER OR LEFT | Fusion | 8U5T-14474-BA | |||
| 6 | GD382 (BK-GY) | 22 | GROUND - CROSS MEMBER MIDDLE DRIVER OR LEFT | MKZ | 8U5T-14474-BA | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1329
Service Part Number:
DU2Z-14S411-EA
Gauge:
20
Pin material:
Tin
Cavities:
6
Vehicle Uses:
- Antenna - Keyless Entry
- Handle - Decklid
- Switch - Keyless Entry
- Switch - Seatbelt
