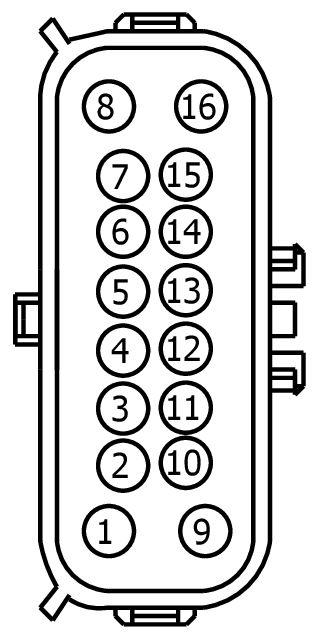

Connector End View (C517) - EXTERIOR MIRROR LH
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C517 | EXTERIOR MIRROR LH | 14631 | part# N/A | See Below | ||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14421-HA | EU2Z-14421-CA | 1.5 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CRD13 (GN-OG) | 22 | CTRL MOD. - HEATER MIRROR LEFT | BU5T-14421-HA | ||||
| 2 | RRD12 (BN) | 22 | CTRL MOD. - ELECTROCHROMIC MIRROR - | BU5T-14421-HA | ||||
| 3 | CPM29 (GN) | 22 | CTRL MOD. - LEFT MIRROR UP | BU5T-14421-HA | ||||
| 4 | RPM05 (VT-GN) | 22 | CTRL MOD. - LEFT MIRROR RETURN | BU5T-14421-HA | ||||
| 5 | CRB06 (GN-WH) | 22 | CTRL MOD. - BLINDSPOT WARNING # LED MIRROR LEFT OR DRIVER + | BU5T-14421-HA | ||||
| 6 | CPM28 (BU-BN) | 22 | CTRL MOD. - LEFT MIRROR RIGHT | BU5T-14421-HA | ||||
| 7 | CPM39 (GN-VT) | 22 | CTRL MOD. - LEFT MIRROR FOLD OUT (DRV) | BU5T-14421-HA | ||||
| 8 | GD382 (BK-GY) | 22 | GROUND - CROSS MEMBER MIDDLE DRIVER OR LEFT | BU5T-14421-HA | ||||
| 9 | LRD12 (BU-GY) | 22 | CTRL MOD. - ELECTROCHROMIC MIRROR + | BU5T-14421-HA | ||||
| 10 | CLS22 (GN-BN) | 22 | CTRL MOD. - TURN LAMP LEFT MIRROR + | BU5T-14421-HA | ||||
| 11 | CLN31 (VT) | 22 | CTRL MOD. - PUDDLE LAMP LEFT | BU5T-14421-HA | ||||
| 12 | LPM30 (GY-VT) | 22 | CTRL MOD. - SENSORS MIRROR POSITION (LEFT) + | BU5T-14421-HA | ||||
| 13 | VPM35 (YE-BU) | 22 | SENSOR - LEFT MIRROR POSITION # HORIZONTAL | BU5T-14421-HA | ||||
| 14 | VPM36 (BN-YE) | 22 | SENSOR - LEFT MIRROR POSITION # VERTICAL | BU5T-14421-HA | ||||
| 15 | RRB06 (GY) | 22 | CTRL MOD. - BLINDSPOT WARNING # LED MIRROR LEFT OR DRIVER - | BU5T-14421-HA | ||||
| 16 | CPM04 (BN) | 22 | CTRL MOD. - LEFT MIRROR FOLD IN | BU5T-14421-HA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1599
Service Part Number:
EU2Z-14S411-VB
Gauge:
16
Pin material:
Silver
Cavities:
16
Vehicle Uses:
- Connector - Inline
- Lamp - Park/Turn/Stop
- Mirror - Sideview
- Module - Heated Seat (driver)
- Module - Heated Seat (Passenger)
- Sensor - Knock
Pigtail Kit Part Number WPT-1404
Service Part Number:
EU2Z-14S411-VA
Gauge:
16
Pin material:
Silver
Cavities:
16
Vehicle Uses:
- Mating Connector WPT-1279
- Mirror - Sideview
