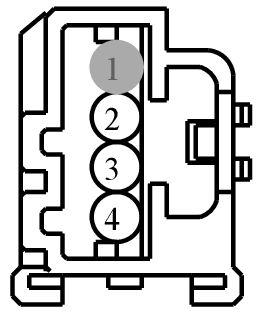

Connector End View (C487) - REVERSING LAMP LH
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C487 | REVERSING LAMP LH | 17N400 | part# N/A | See Below | ||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 1L2T-14421-BA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | * | * | Not Used | N/A | ||||
| 2 | CLS05 (BU-GY) | 22 | CTRL MOD. - PARK LAMPS 1 | 1L2T-14421-BA | ||||
| 3 | CLS28 (BU-WH) | 22 | CTRL MOD. - RELAY REVERSE LAMP CONTROL (RLC) | 1L2T-14421-BA | ||||
| 4 | GD347 (BK-VT) | 22 | GROUND - PILLAR C OR QUARTER PANEL LEFT | 1L2T-14421-BA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1041
Service Part Number:
9U2Z-14S411-AJA
Gauge:
18
Pin material:
Tin
Cavities:
4
Vehicle Uses:
- Actuator - Door Lock - Decklid/Liftgate
- Switch - Deck Lid / Lift Gate Ajar
