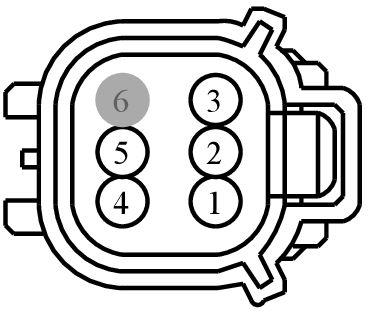

Connector End View (C451) - REVERSING LAMP
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C451 | REVERSING LAMP | 17N400 | part# N/A | See Below | ||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14474-UA | DU2Z-14474-DA | 1.5 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CLS05 (BU-GY) | 20 | CTRL MOD. - PARK LAMPS 1 | BU5T-14474-UA | ||||
| 2 | CLS28 (BU-WH) | 20 | CTRL MOD. - RELAY REVERSE LAMP CONTROL (RLC) | BU5T-14474-UA | ||||
| 3 | CLS17 (YE-GY) | 22 | CTRL MOD. - STOP HIGH MOUNT | BU5T-14474-UA | ||||
| 4 | GD347 (BK-VT) | 22 | GROUND - PILLAR C OR QUARTER PANEL LEFT | BU5T-14474-UA | ||||
| 5 | CLS37 (WH-BU) | 20 | CTRL MOD. - FOG LAMP REAR (RIGHT OR COMMON) | BU5T-14474-UA | ||||
| 6 | * | * | Not Used | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-971
Service Part Number:
3U2Z-14S411-FEAB
Gauge:
14
Pin material:
Silver
Cavities:
6
Vehicle Uses:
- Connector - Inline
- Lamp - Headlamp - High/Low Beam
- Lamp - Park/Turn/Stop
- Motor - Engine Cooling Fan
- Motor - Running Board
