Connector End View (C406) - INLINE
Connector Viewer - 150
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C406 | INLINE | 14A00517N400 | See Below | |||||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14421-BAA | Not Available | |
| DU5T-14421-FA | EU2Z-14421-BA | 0.64 |
| 9U5T-14421-BA | EU2Z-14421-BA | 0.64 |
| 2L1T-14421-CA | EU2Z-14421-CA | 1.5 |
| BU5T-14421-HA | EU2Z-14421-CA | 1.5 |
| 8U5T-14421-DA | EU2Z-14421-DA | 2.8 |
| 8U5T-14474-BA | DU2Z-14474-CA | 0.64 |
| 8U5T-14474-CA | DU2Z-14474-CA | 0.64 |
| BU5T-14474-UA | DU2Z-14474-DA | 1.5 |
| F8VB-14474-BA | EU2Z-14474-AA | 2.8 |

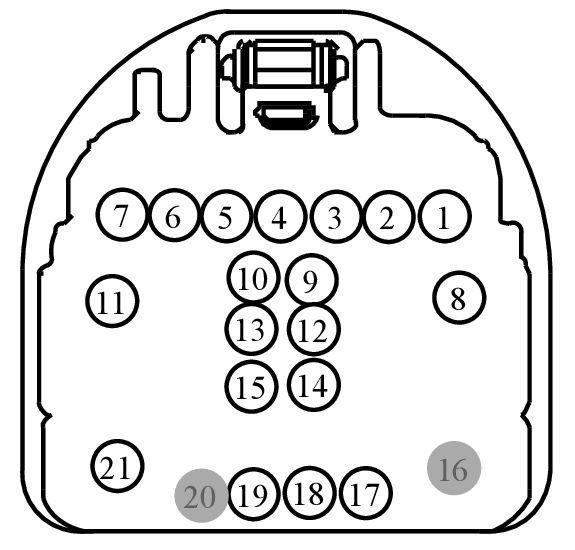

MALE
Harness
14A005
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CLN13 (WH-BU) | 22 | DU5T-14421-FA | |||
| 2 | CLS05 (BU-GY) | 22 | 9U5T-14421-BA | |||
| 3 | VDN04 (VT-WH) | 22 | DU5T-14421-FA | |||
| 3 | VDN04 (VT-WH) | 22 | 9U5T-14421-BA | |||
| 3 | VDN04 (WH) | 22 | 9U5T-14421-BA | |||
| 4 | CLS17 (YE-GY) | 22 | DU5T-14421-FA | |||
| 5 | CLS28 (BU-WH) | 20 | 9U5T-14421-BA | |||
| 5 | CLS28 (BU-WH) | 22 | DU5T-14421-FA | |||
| 6 | CPL10 (GN-WH) | 22 | DU5T-14421-FA | |||
| 7 | CPR89 (BN-BU) | 22 | DU5T-14421-FA | |||
| 8 | CPL10 (GN-WH) | 18 | 2L1T-14421-CA | |||
| 8 | CPL10 (GN-WH) | 22 | BU5T-14421-HA | |||
| 9 | CBB23 (BN-YE) | 20 | 9U5T-14421-BA | |||
| 10 | CLS37 (WH-BU) | 20 | 9U5T-14421-BA | |||
| 11 | GD215 (BK-GY) | 18 | 2L1T-14421-CA | |||
| 12 | CPL44 (YE-OG) | 22 | MKZ | DU5T-14421-FA | ||
| 12 | CPL81 (BN-VT) | 22 | Fusion | DU5T-14421-FA | ||
| 13 | CLN09 (YE-GN) | 20 | 9U5T-14421-BA | |||
| 14 | CPL44 (YE-OG) | 22 | 9U5T-14421-BA | |||
| 15 | CPL60 (BN) | 22 | Fusion | 9U5T-14421-BA | ||
| 15 | CPL60 (BN-YE) | 22 | MKZ | 9U5T-14421-BA | ||
| 16 | * | * | N/A | |||
| 17 | VMP19 (WH-GN) | 22 | DU5T-14421-FA | |||
| 18 | RMP19 (BN-VT) | 22 | 9U5T-14421-BA | |||
| 19 | DMP19 (*) | 20 | 9U5T-14421-BA | |||
| 20 | * | * | N/A | |||
| 21 | GD347 (BK-VT) | 18 | Fusion | BU5T-14421-BAA | ||
| 21 | GD347 (BK-VT) | 20 | MKZ | 8U5T-14421-DA | ||

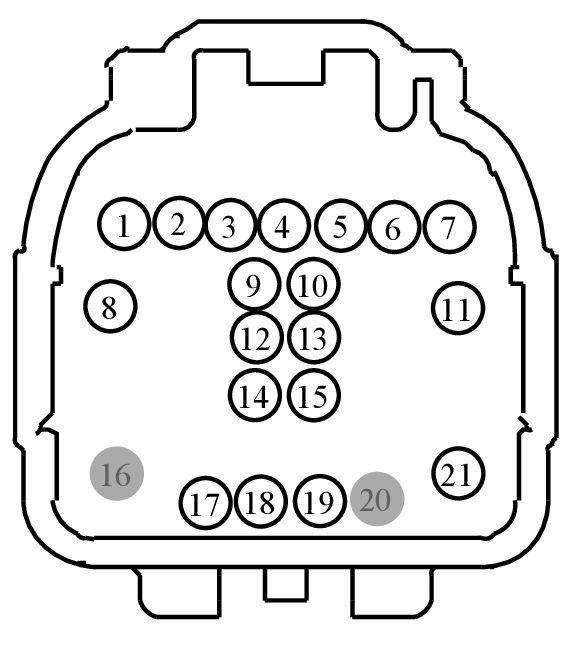

FEMALE
Harness
17N400
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CLN13 (WH-BU) | 20 | 8U5T-14474-BA | |||
| 2 | CLS05 (BU-GY) | 20 | 8U5T-14474-BA | |||
| 3 | VDN04 (VT-WH) | 20 | 8U5T-14474-BA | |||
| 4 | CLS17 (YE-GY) | 20 | 8U5T-14474-BA | |||
| 5 | CLS28 (BU-WH) | 20 | 8U5T-14474-BA | |||
| 6 | CPL10 (GN-WH) | 18 | 8U5T-14474-CA | |||
| 7 | CPR89 (BN-BU) | 20 | 8U5T-14474-BA | |||
| 8 | CPL10 (GN-WH) | 18 | 7C3T-14474-DA | |||
| 9 | CBB23 (BN-YE) | 20 | 8U5T-14474-BA | |||
| 10 | CLS37 (WH-BU) | 20 | 8U5T-14474-BA | |||
| 11 | GD215 (BK-GY) | 20 | BU5T-14474-UA | |||
| 12 | CPL81 (BN-VT) | 20 | 8U5T-14474-BA | |||
| 13 | CLN09 (YE-GN) | 20 | 8U5T-14474-BA | |||
| 14 | CPL44 (YE-OG) | 20 | Fusion | 8U5T-14474-BA | ||
| 15 | CPL60 (BN-YE) | 20 | MKZ | 8U5T-14474-BA | ||
| 15 | CPL60 (BN-YE) | 22 | 8U5T-14474-BA | |||
| 16 | * | * | N/A | |||
| 17 | VMP19 (WH-GN) | 20 | 8U5T-14474-BA | |||
| 18 | RMP19 (BN-VT) | 20 | 8U5T-14474-BA | |||
| 19 | DMP19 (*) | 20 | 8U5T-14474-BA | |||
| 20 | * | * | N/A | |||
| 21 | GD347 (BK-VT) | 16 | F8VB-14474-BA | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1561
Service Part Number:
JU2Z-14S411-ARA
Gauge:
14 16 20
Pin material:
Tin
Cavities:
21
Vehicle Uses:
- Connector - Inline
Pigtail Kit Part Number WPT-1425
Service Part Number:
FU2Z-14S411-RA
Gauge:
14 16 20
Pin material:
Tin & Silver
Cavities:
21
Vehicle Uses:
- Connector - Inline
Pigtail Kit Part Number WPT-1559
Service Part Number:
FU2Z-14S411-RB
Gauge:
14 16 20
Pin material:
Tin & Silver
Cavities:
21
Vehicle Uses:
- Connector - Inline
