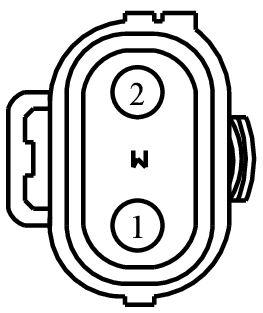

Connector End View (C1560) - BRAKE VACUUM PUMP
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C1560 | BRAKE VACUUM PUMP | 3C221 | part# N/A | See Below | ||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 97BG-14421-CFA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CCB29 (WH-GN) | 10 | RELAY - VACUUM PUMP | 97BG-14421-CFA | ||||
| 2 | GD120 (BK-GN) | 10 | GROUND - FENDER FRONT LEFT | 97BG-14421-CFA | ||||

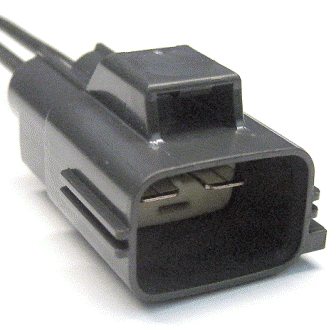

Available Pigtail Kits
Pigtail Kit Part Number WPT-916
Service Part Number:
8U2Z-14S411-PA
Gauge:
12
Pin material:
Tin
Cavities:
2
Vehicle Uses:
- Pump - Vacuum
