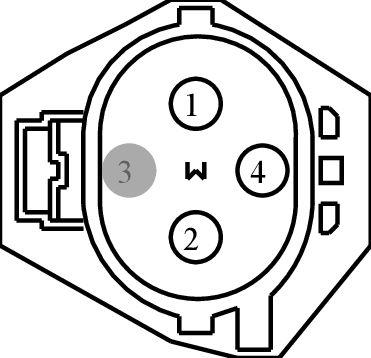

Connector End View (C1048) - COOLING FAN MOTOR
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C1048 | COOLING FAN MOTOR | 12A581 | part# N/A | See Below | ||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 96FG-14474-YBA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CEC05 (VT-GY) | 10 | RELAY - ENGINE COOLING FAN | 96FG-14474-YBA | ||||
| 2 | GD122 (BK) | 10 | GROUND - FENDER FRONT LEFT # 3RD POINT | 96FG-14474-YBA | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | VEC03 (WH-BU) | 20 | CTRL MOD. - COOLING FAN CONTROL VARIABLE (FC-V) | 97BG-14474-ADA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1361
Service Part Number:
9U2Z-14S411-LB
Gauge:
10 16
Pin material:
Tin (greased)
Cavities:
4
Vehicle Uses:
- Motor - Electric Water Pump
- Motor - Engine Cooling Fan
Pigtail Kit Part Number WPT-935
Service Part Number:
9U2Z-14S411-LA
Gauge:
10 16
Pin material:
Tin
Cavities:
4
Vehicle Uses:
- Motor - Engine Cooling Fan
