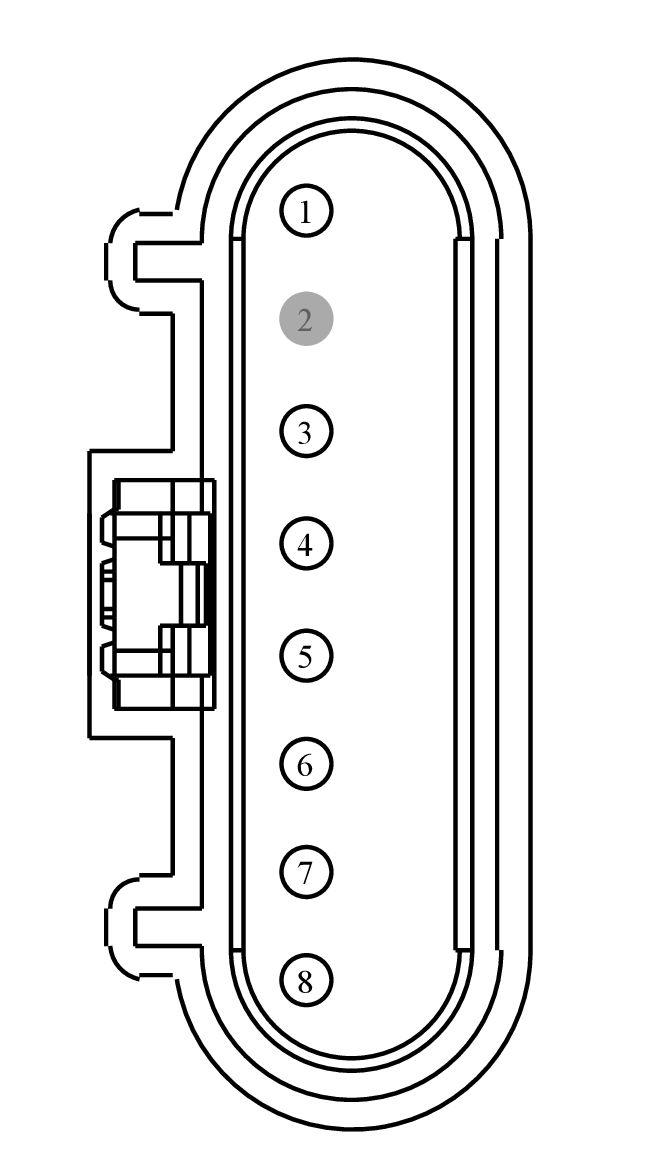

Connector End View (C4824) - POWER STRIKER MODULE
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C4824 | POWER STRIKER MODULE | 14A005 | part# N/A | See Below | ||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | SBB80 (VT-RD) | 14 | FUSE - 80 OR CIRCUIT BREAKER | 98BG-14474-AKA | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | GD347 (BK-VT) | 14 | GROUND - PILLAR C OR QUARTER PANEL LEFT | 98BG-14474-AKA | ||||
| 4 | CPR65 (BU-GN) | 22 | LATCH - LIFTGATE # LATCH SWITCH FULL | 97BG-14474-ADA | ||||
| 5 | CPR72 (GN-BU) | 22 | CTRL MOD. - POWER LIFTGATE # MOTOR STRIKER (-) | 97BG-14474-ADA | ||||
| 6 | CLN13 (WH-BU) | 22 | SWITCH - TRUNK/CARGO LAMP | 97BG-14474-ADA | ||||
| 7 | CPR61 (BN) | 22 | CTRL MOD. - POWER LIFTGATE # CINCH + | 97BG-14474-ADA | ||||
| 8 | CPR71 (GY-BN) | 22 | CTRL MOD. - POWER LIFTGATE # MOTOR STRIKER (+) | 97BG-14474-ADA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1366
Service Part Number:
3U2Z-14S411-MBB
Gauge:
16
Pin material:
Silver
Cavities:
8
Vehicle Uses:
- Actuator - Door Lock - LH - Front
- Actuator - Door Lock - LH - Rear
- Actuator - Door Lock - RH - Front
- Actuator - Door Lock - RH - Rear
- Module - Liftgate
- Switch - Door Ajar / Interior Lamp
- Switch - Door Lock (LH)
- Switch - Door Lock (RH)
- Switch - Sliding Door Contact
