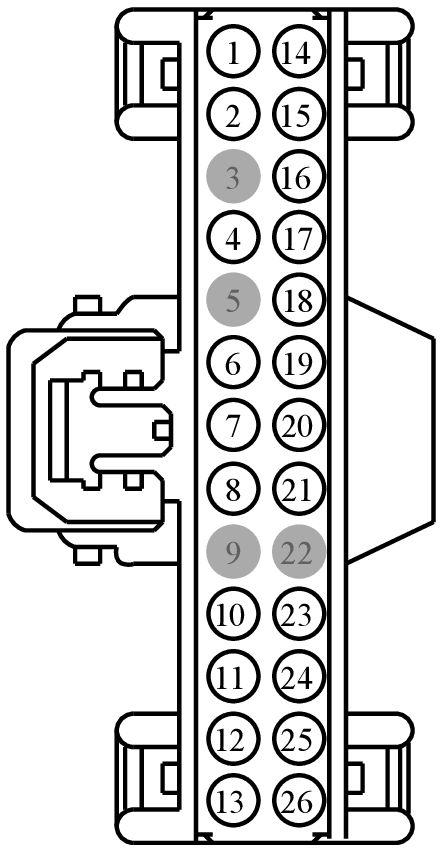

Connector End View (C4821B) - AUDIO FRONT CONTROL MODULE (ACM)
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C4821B | AUDIO FRONT CONTROL MODULE (ACM) | 14B644 | part# N/A | See Below | ||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 8U5T-14474-BA | DU2Z-14474-CA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | VME99 (VT-OG) | 22 | MICROPHONE - AMBIENT NOISE 2 + | 8U5T-14474-BA | ||||
| 2 | VME57 (YE-VT) | 22 | MICROPHONE - AMBIENT NOISE + | 8U5T-14474-BA | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | VME22 (VT-GN) | 22 | CTRL MOD. - AUDIO HEAD UNIT# SUBWOOFER 1 + | 8U5T-14474-BA | ||||
| 5 | * | * | Not Used | N/A | ||||
| 6 | VME90 (GY-BU) | 22 | CTRL MOD. - SATELLITE DIGITAL RADIO DATA LINK (+) (SDL-H) | 8U5T-14474-BA | ||||
| 7 | VMEA0 (BU-GN) | 22 | MICROPHONE - AMBIENT NOISE 3 + | 8U5T-14474-BA | ||||
| 8 | VME80 (VT-OG) | 22 | CTRL MOD. - MULTIMEDIA GATEWAY MODULE # ALERT 1 (+) | 8U5T-14474-BA | ||||
| 9 | * | * | Not Used | N/A | ||||
| 10 | VMEA9 (BU-GY) | 20 | CTRL MOD. - REMOTE CD # AUDIO LEFT + | 8U5T-14474-BA | ||||
| 11 | VMEB0 (GN-WH) | 20 | CTRL MOD. - REMOTE CD # AUDIO RIGHT + | 8U5T-14474-BA | ||||
| 12 | VME52 (BU) | 22 | CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # AUDIO LEFT + | 8U5T-14474-BA | ||||
| 13 | VME53 (VT-GN) | 22 | CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # AUDIO RIGHT + | 8U5T-14474-BA | ||||
| 14 | RME99 (YE-GY) | 22 | MICROPHONE - AMBIENT NOISE 2 - | 8U5T-14474-BA | ||||
| 15 | RME57 (BU-BN) | 22 | MICROPHONE - AMBIENT NOISE - | 8U5T-14474-BA | ||||
| 16 | DME22 (*) | 20 | CTRL MOD. - AUDIO HEAD UNIT# SUBWOOFER 1 D | 8U5T-14474-BA | ||||
| 17 | RME22 (GN-WH) | 22 | CTRL MOD. - AUDIO HEAD UNIT# SUBWOOFER 1 - | 8U5T-14474-BA | ||||
| 18 | SME23 (VT-RD) | 22 | CTRL MOD. - AUDIO HEAD UNIT # AMPLIFIER ENABLE 1 | 8U5T-14474-BA | ||||
| 18 | SME56 (BN) | 20 | CTRL MOD. - AUDIO HEAD UNIT # AMPLIFIER ENABLE 2 | With Harman Revel | 8U5T-14474-BA | |||
| 19 | VME91 (WH-BN) | 22 | CTRL MOD. - SATELLITE DIGITAL RADIO DATA LINK (-) (SDL-L) | 8U5T-14474-BA | ||||
| 20 | RMEA0 (WH-OG) | 22 | MICROPHONE - AMBIENT NOISE 3 - | 8U5T-14474-BA | ||||
| 21 | RME80 (BU-GY) | 22 | CTRL MOD. - MULTIMEDIA GATEWAY MODULE # ALERT 1 (-) | 8U5T-14474-BA | ||||
| 22 | * | * | Not Used | N/A | ||||
| 23 | RMEA9 (VT-BN) | 20 | CTRL MOD. - REMOTE CD # AUDIO LEFT - | 8U5T-14474-BA | ||||
| 24 | RMEB0 (WH-BN) | 20 | CTRL MOD. - REMOTE CD # AUDIO RIGHT - | 8U5T-14474-BA | ||||
| 25 | RME52 (GY-OG) | 22 | CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # AUDIO LEFT - | 8U5T-14474-BA | ||||
| 26 | RME53 (BN-WH) | 22 | CTRL MOD. - BLUETOOTH/MULTIMEDIA GATEWAY MODULE # AUDIO RIGHT - | 8U5T-14474-BA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1581
Service Part Number:
KU2Z-14S411-AA
Gauge:
20
Pin material:
Silver
Cavities:
26
Vehicle Uses:
- Control Head - Manual Climate
- DVD Player
- Instrument Cluster
- Junction Box - Smart
- Module - Audio Control
- Module - Driver Information
- Module - Heated Seat (Rear)
- Module - Liftgate
- Module - Power Decklid
- Module - Power Steering
- Radio
- Switch - Heater / A/C Blower (Front)
- Switch - Message Center
- Switch - Multifunction
