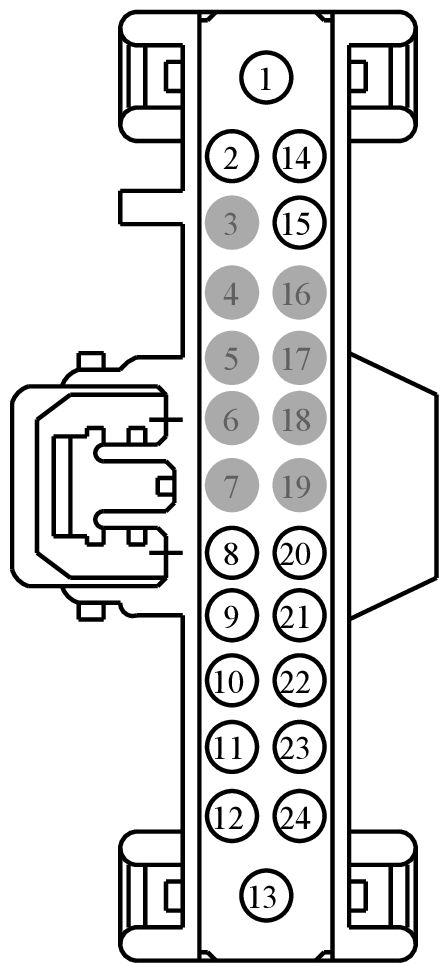

Connector End View (C4821A) - AUDIO FRONT CONTROL MODULE (ACM)
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C4821A | AUDIO FRONT CONTROL MODULE (ACM) | 14B644 | part# N/A | See Below | ||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 8U5T-14474-BA | DU2Z-14474-CA | 0.64 |
| 3M5T-14474-HBA | DU2Z-14474-EA | 2.8 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CBP33 (VT-WH) | 18 | FUSE - 33 OR CIRCUIT BREAKER | 3M5T-14474-HBA | ||||
| 2 | CME36 (GN-VT) | 22 | CTRL MOD. - AUDIO HEAD UNIT # ANTENNA REAR WINDOW AMPLIFIER | 8U5T-14474-BA | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | * | * | Not Used | N/A | ||||
| 5 | * | * | Not Used | N/A | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | * | * | Not Used | N/A | ||||
| 8 | RME06 (GY-YE) | 22 | CTRL MOD. - AMPLIFIER # SPEAKER CENTER FRONT MID RANGE 2 - | 8U5T-14474-BA | ||||
| 9 | RME09 (BN-YE) | 22 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR WOOFER - | 8U5T-14474-BA | ||||
| 10 | RME07 (WH-BN) | 22 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT FRONT FULL RANGE - | 8U5T-14474-BA | ||||
| 11 | RME10 (WH-OG) | 22 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT FRONT DOOR FULL RANGE - | 8U5T-14474-BA | ||||
| 12 | RME12 (BN-BU) | 22 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR WOOFER - | 8U5T-14474-BA | ||||
| 13 | GD313 (BK-GN) | 16 | GROUND - PILLAR C OR QUARTER PANEL RIGHT # 2ND POINT | 3M5T-14474-HBA | ||||
| 14 | VDB29 (GN-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) HIGH | 8U5T-14474-BA | ||||
| 15 | VDB30 (WH-GN) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) LOW | 8U5T-14474-BA | ||||
| 16 | * | * | Not Used | N/A | ||||
| 17 | * | * | Not Used | N/A | ||||
| 18 | * | * | Not Used | N/A | ||||
| 19 | * | * | Not Used | N/A | ||||
| 20 | VME06 (GN) | 22 | CTRL MOD. - AMPLIFIER # SPEAKER CENTER FRONT MID RANGE 2 + | 8U5T-14474-BA | ||||
| 21 | VME09 (WH-GN) | 22 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR WOOFER + | 8U5T-14474-BA | ||||
| 22 | VME07 (WH) | 22 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT FRONT FULL RANGE + | 8U5T-14474-BA | ||||
| 23 | VME10 (WH-VT) | 22 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT FRONT DOOR FULL RANGE + | 8U5T-14474-BA | ||||
| 24 | VME12 (BN-WH) | 22 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR WOOFER + | 8U5T-14474-BA | ||||
Available Pigtail Kits

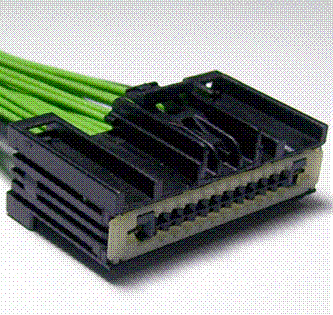

Pigtail Kit Part Number WPT-1533
Service Part Number:
FU2Z-14S411-ALB
Gauge:
14 20
Pin material:
Tin & Silver
Cavities:
24
Vehicle Uses:
- DVD Player
- Module - Audio Control
- Module - Fuel and Damper Control
- Module - Gateway
- Radio
- Test Connector - Diagnostic
Available Pigtail Kits

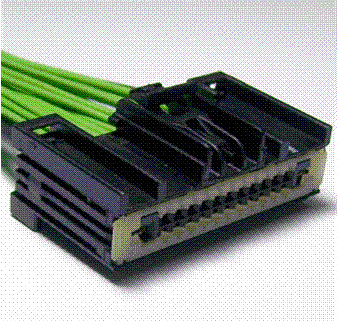

Pigtail Kit Part Number WPT-1440
Service Part Number:
FU2Z-14S411-ALB
Gauge:
14 20
Pin material:
Tin & Silver
Cavities:
24
Vehicle Uses:
- DVD Player
- Module - Audio Control
- Module - Body Control
- Module Gateway
- Radio
- Test Connector - Diagnostic
